カネソウの車止め


Eシリーズ

建物外構に最適な車止めです。

建物外構で使用できる車止めとして、シンプルな形状に徹したデザインのEシリーズです。 主に所有地境界用として対応できるステンレス製EAスチール製EC、建物ガード用のスチール製EP、チェーン内蔵のステンレス製EF、各種規格に適合したステンレス製EDの5種類を設定しています。
Eシリーズ

Eシリーズ 特徴一覧

EA(ステンレス製)

フック型 ステンレス製 車止め 製品一覧表はこちら

EAタイプ

@支柱径:5種類からお選びいただけます。

  • φ48.6mm
  • φ60.5mm
  • φ76.3mm
  • φ101.6mm
  • φ114.3mm

A鎖用フック:3種類からお選びいただけます。

両フック付

両フック付

片フック付

片フック付

フックなし

フックなし

B埋設部仕様:6種類からお選びいただけます。

固定式

固定式

脱着式
スチール製蓋

脱着式
スチール製蓋

脱着式
鋳鉄製蓋

脱着式鋳鉄製蓋

脱着式
蓋なし

脱着式蓋なし

脱着式
スチール製
蓋鍵なし

脱着式スチール製蓋鍵なし

脱着式
鋳鉄製蓋
鍵付

脱着式鋳鉄製蓋鍵付



EC(スチール製)

フック型 スチール製 車止め 製品一覧表はこちら

ECタイプ

@支柱径:4種類からお選びいただけます。

  • φ60.5mm
  • φ76.3mm
  • φ101.6mm
  • φ139.8mm

A鎖用フック:3種類からお選びいただけます。

両フック付

両フック付

片フック付

片フック付

フックなし

フックなし

B埋設部仕様:6種類からお選びいただけます。
※支柱径φ139.8mmは、固定式のみの設定です。

固定式

固定式

脱着式
スチール製蓋

脱着式スチール製蓋

脱着式
鋳鉄製蓋

脱着式鋳鉄製蓋

脱着式
蓋なし

脱着式蓋なし

脱着式
スチール製蓋
鍵付

脱着式スチール製蓋鍵付

脱着式
鋳鉄製蓋
鍵付

脱着式鋳鉄製蓋鍵付

C本体色:3種類からお選びいただけます。

※本体色は下記の日本塗料工業会標準色番号(2015年H版)の近似色になります。

黄

標準色番号:
H17-70X

白

HN-95

ダークブラウン

ダークブラウン

H15-20B




EP(スチール製)

固定式 スチール製 車止め 製品一覧表はこちら

EPタイプ

@支柱径:4種類からお選びいただけます。

  • φ114.3mm
  • φ139.8mm
  • φ165.2mm
  • φ216.3mm

A支柱地上高:2種類からお選びいただけます。


B施工方法:2種類からお選びいただけます。


C本体色:3種類からお選びいただけます。

※本体色は下記の日本塗料工業会標準色番号(2015年H版)の近似色になります。

黄

標準色番号:
H17-70X

白

HN-95

ダークブラウン

ダークブラウン

H15-20B



EP バリエーション

後付タイプ

後付タイプはアンカーボルトとナットで固定できるよう、支柱にベースプレートを溶接固定されていて、コンクリート打設後の場所での設置におすすめです。
※全高が6mm高くなります。
※固定用あと施工用アンカーは別途となります。
EP後付タイプ

EP後付タイプ

コンクリート充填タイプ

支柱とトップを分割構成にした仕様で、支柱内へコンクリートの充填施工(別途)が容易にできます。
トップに設けられたアンカーをコンクリート内に埋め込む事でトップが固定されます。トップの材質は鋳鉄製になります。表面処理は防錆用下地処理の後、焼付塗装を施してあります。
※全高が7mm高くなります。

EP-Aタイプ




EF(ステンレス製)

チェーン内蔵型 ステンレス製 車止め 製品一覧表はこちら

EFタイプ

@支柱径:2種類からお選びいただけます。

  • φ76.3mm
  • φ101.6mm

A鎖の有無:通行を規制できるチェーンを内蔵しています。


鎖内蔵
固定式
鎖端部用
脱着式鍵なし

B埋設部仕様:3種類からお選びいただけます。

固定式

固定式

脱着式
スチール製蓋

脱着式鍵なし

脱着式
鋳鉄製蓋

脱着式鍵付

脱着式
蓋なし

脱着式
蓋なし

脱着式
スチール製蓋
鍵付

脱着式鍵なし

脱着式
鋳鉄製蓋
鍵付

脱着式鍵付


歩行者の通行を規制したい場合は、チェーン内蔵タイプをご利用ください。

チェーン内蔵タイプは支柱間ピッチが2mで使用できるよう鎖が支柱の中に内蔵されています。チェーン内蔵タイプの鎖長さは、支柱間ピッチが最大3mまで対応可能です。必要な支柱間ピッチをご指示ください。チェーン内蔵タイプを使用する場合、最終端部にはチェーン端部用をご利用ください。

EFシリーズ設置例



ED(ステンレス製)

規格対応型 ステンレス製 車止め 製品一覧表はこちら


都市再生機構型
ED1173-KED1173-K
東京都住宅供給公社型
ED1173-FED1173-F
東京都住宅供給公社型
ED1173-DBED1173-DL

多彩なオプションパーツをご用意しています。

カネソウの車止めEシリーズでは、用途や使用状況に応じたオプションパーツをご用意しています。 Eシリーズに使用できるオプションパーツに関しては下記をご覧ください。
車止めEシリーズ オプションパーツ
Eシリーズ オプションパーツ

製品符号の読み方

車止めEシリーズの製品符号には、下記のように材質・サイズ等が表示されています。

EAEC

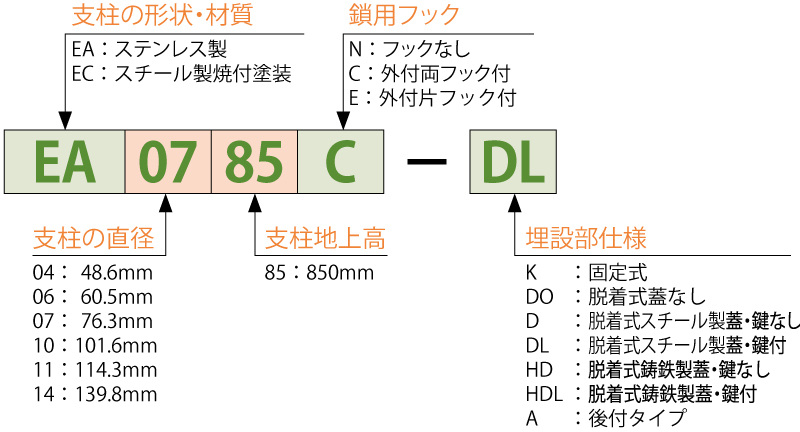

EA・EC 製品符号
※タイプにより設定が異なりますのでご注意ください。
※スチール製の塗装色は黄または白、ダークブラウンです。
※後付タイプは受注生産品となります。

EP

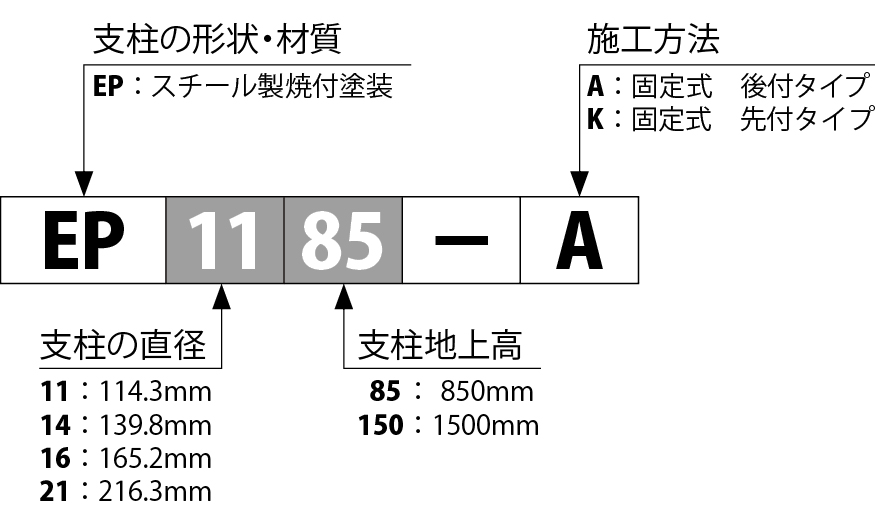

EP 製品符号


ED


ED 製品符号

EF


EF 製品符号
※後付タイプは受注生産品となります。
