Yシリーズ オプションパーツ
脱着式埋設管
夜間の車の乗り入れを抑止したり、搬入車両や作業車両を一時的に通行させたい場所に最適な脱着用埋設管です。
蓋が破損した場合に交換が可能な構造です。
鍵付タイプと鍵なしタイプがあります。
設定機種:
YA・YAW
・
YB・YBW
・
YC
・
YD
設定サイズ:
φ42.7用・φ60.5用・φ76.3用
蓋 材質:
スチール(DL・HDL)
ダクタイル鋳鉄(HD・HDL)
埋設管本体 材質:
スチール
※φ60.5の埋設管はステンレス製です。ただし、蓋なしタイプを除く。
処理:
溶融亜鉛めっき
※ 大型車両(輪荷重5トン)の通行がある場合は、 鋳鉄製蓋 埋設管をお使いください。
※ 車両が頻繁に通行する場所には、スチール製蓋 埋設管は使用しないでください。

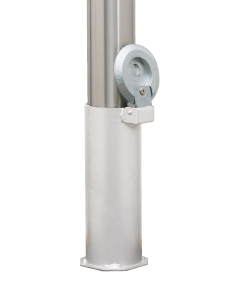

鋳鉄製蓋
鍵付タイプ
鋳鉄製蓋
鍵なしタイプ
蓋なしタイプ

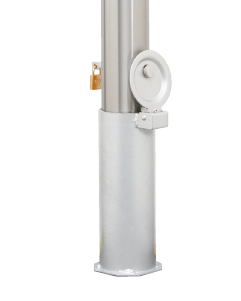

スチール製蓋
鍵付タイプ
スチール製蓋
鍵なしタイプ
赤白ストライプ塗装
YB・YBWには赤/白のストライプ塗装を施したタイプも製作できます。車止めの存在を目立たせたい場所にご使用ください。
塗装色は一般社団法人 日本塗料工業会 色票番号の近似色となります。
赤:07-40X
白:N-95
※下図はYBW7H10-Kの赤白タイプです。
オリジナルデザインパネル
車止めYシリーズでは、お客様のご要望に応じ、表示板やその周辺区域の特色を活かしたオリジナルデザインパネルを備えた製品も製作致します。個性ある景観の一要素として、お役に立てる商品です。
デザイン、価格、納期等につきましては弊社までご相談ください。
反射テープ
夜間の視認性を高め、歩行者や車の安全性を確保する反射テープをオプションで設定しています。
高輝度再帰反射シート
より夜間の視認性が高い高輝度再帰反射シートも設定しています。
後付タイプ
あと施工アンカーで固定できるよう、支柱にベースプレートを溶接固 定した「後付タイプ」が製作できます。
ご注文の際は、製品符号の末尾に後付けタイプ(A)の表記と、車止めの地上 高(H)の寸法をご指示ください。
<例>YC6H5-A H=800
A:後付タイプ H:地上高800mm
<単位:mm>
支柱径D
設定機種
A
P
B
プレート厚さ
φ42.7
YA、YAW、YB、YBW
100
70
12
6
φ60.5
YA、YAW、YB、YBW
150
100
12
6
φ76.3
YA、YAW、YB、YBW
150
100
12
6
※
YC
・
YD
も製作可能です。
あと施工アンカー(別売)
※4本1組です。
材質:ステンレス製
サイズ:M10×80mm
ポールホルダー
のぼり旗を立てることができるポールホルダーです。つかみ金物とパイプを現地にて組み付け、簡単に設置できます。
設定支柱サイズ:
φ42.7用・φ60.5用・φ76.3用
材質:
つかみ金物:SPHC
パイプ(VP管):PVC
設定パイプ内径:
φ31

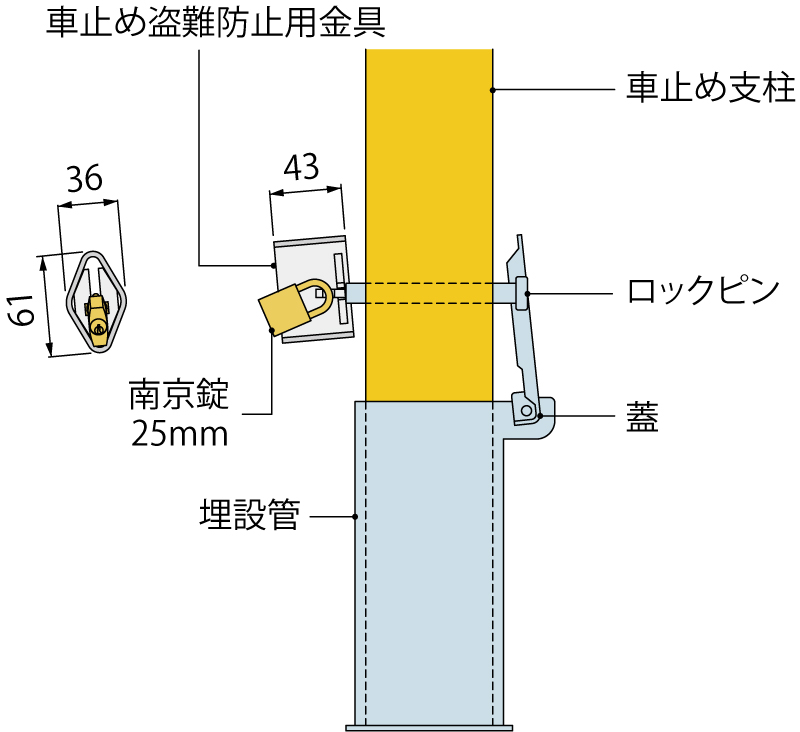

車止め盗難防止用金具
脱着式車止め鍵付タイプの25mm南京錠に取り付ける盗難防止用カバーです。南京錠にカバーを取り付けることにより、南京錠およびロックピンを切断具などによる破壊から守り、車止めの盗難を防止します。
設定機種:
YA・YAW
・
YB・YBW
・
YC
・
YD
設定サイズ:南京錠25mm用
材質:SS400
処理:溶融亜鉛めっき
車止めプロテクター G-PP
中空構造で衝撃を吸収するため、車止めに取り付けることで車両、歩行者へのダメージを和らげる車止めプロテクターです。ねじによる固定式のため、後付が可能です。
材質:軟質ポリエチレン
取付方法
パイプを両側から挟みこみ、サイド部をねじで固定することで取り付けできます。
100mmごとにカッターなどでカットすることができます。
反射テープ
夜間の視認性を向上させる反射テープを貼り込むことができます。
製品符号
支柱径
サイズ
G-PP-02
φ60.5用
G-PP-03
φ76.3用
G-PP-04
φ114.3用
