ルーフドレン


国土交通省の仕様書に準拠した防水層張掛け幅100mmのルーフドレン

公共建築工事標準仕様書(建築工事編)平成25年版において、アスファルト防水、改質アスファルトシート防水、合成高分子系ルーフィングシート防水の場合、ルーフドレンの品質・性能として防水層の張掛け幅は100mm以上とされております。
各種規格対照表

防水性能の高いルーフドレン

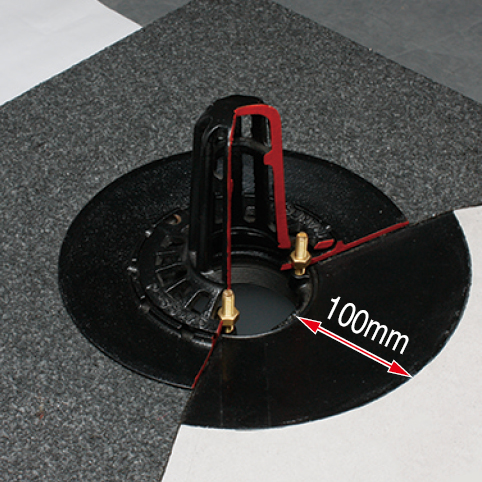

ルーフドレン本体の張掛け幅を100oとして防水材の接着面積を広げ、防水層端部からの漏水を起こりにくくする構造としております。また、防水層押えの押え幅をWHP-2 WHXA では70o、WHXS では50oとすることで、防水層をより広い面積で押える構造で、確実な防水層が施せます。

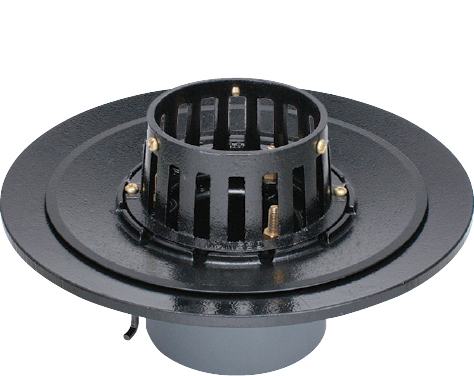

WHP-2

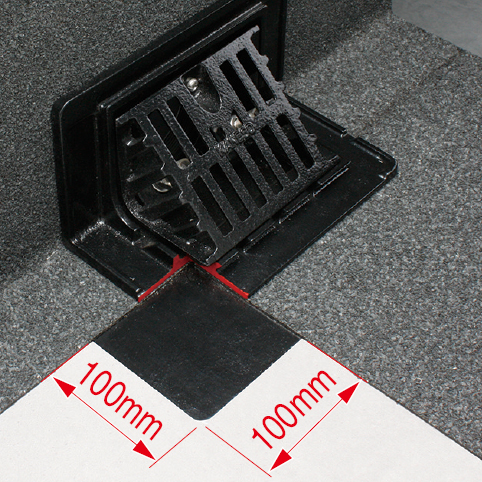

WHXA

WHP-2 納まり図
WHP-2 防水層張掛け幅100oタイプルーフドレンに適する防水工法
●アスファルト防水
●改質アスファルトシート防水
●合成高分子系ルーフィングシート防水
WHXS 納まり図
WHXS

・たて引き用 部品構成

広い有効開口面積

ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが溜まった場合でも排水能力の低下を防ぎます。

水の溜まりにくいスムーズな形状

本体および防水層押えを、スムーズな漏斗形状とすることで、水はけが良くルーフドレンまわりに水溜りができにくい形状です。また、スムーズな形状により、防水層の張掛け作業も行い易くなります。

取付作業の負担を減らす軽量化

従来品より大型となるルーフドレンの取付作業を軽減するために、形状に工夫を凝らし、薄肉でありながら反りや捻りのない軽量なルーフドレンとしました。

防水層張掛け幅100mm

養生蓋を付属

コンクリート打設と同時にルーフドレン本体を躯体に埋め込む「打込型」のため、コンクリート打設時のノロ漏れや養生期間中の汚れを防ぐ養生蓋を付属しており、施工時の負担を減らします。
養生シート

よこ引き用 部品構成

広い有効開口面積

ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが溜まった場合でも排水能力の低下を防ぎます。

R形状のエッジ部

防水層押えの防水アスファルト接触面エッジ部をR形状とし、防水アスファルトを傷つけません。

水の溜まりにくいスムーズな形状

本体形状は排水口に向かって水勾配が付いており、スムーズに雨水排水します。スムーズな形状により、防水層の張掛け作業も行い易くなります。

防水層張掛け幅100mm


キャントに合わせた形状

本体および防水層押えコーナー部は面幅70mmのキャントに合わせた形状で防水アスファルトが無理なく納まります。
(注)キャントとは、防水層の剥離・破断を防ぐために立ち上がり入隅部に入れる成形コーナー材のことです。

養生シートを付属

コンクリート打設と同時にルーフドレン本体を躯体に埋め込む「打込型」のため、コンクリート打設時のノロ漏れや養生期間中の汚れを防ぐ養生シートを付属しており、施工時の負担を減らします。

キャント
養生シート

防水層張掛け幅100oタイプ 屋上用ルーフドレン 製品一覧表


防水工法 製品
写真
製品
符号
施工方法 排水型式 排水管
接続方法
呼称 備考
アスファルト防水
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHP-2 打込型 たて引き ねじ込み式 50,65,75,100,
125,150,200
アスファルト防水
(キャント付入隅用)
WHXA 打込型 よこ引き ねじ込み式 75,100,125,
150,200
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHXS 打込型 よこ引き ねじ込み式 75,100,125,
150,200
アスファルト防水
合成高分子系ルーフィングシート防水
EXH 打込型 よこ引き ねじ込み式 125,150
アスファルト防水
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHPW-2 外断熱用 たて引き ねじ込み式 75,100,125,150
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHXSW 外断熱用 よこ引き ねじ込み式 75,100
アスファルト防水
合成高分子系ルーフィングシート防水
EXHW 外断熱用 よこ引き ねじ込み式 125,150
アスファルト防水
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHP-6 鋼製下地
断熱屋根工法用
たて引き ねじ込み式 75,100,125,150
アスファルト防水
(キャント付入隅用)
WHXA-6 鋼製下地
断熱屋根工法用
よこ引き ねじ込み式 75,100
アスファルト防水
合成高分子系ルーフィングシート防水
EXH-6 鋼製下地
断熱屋根工法用
よこ引き ねじ込み式 125,150
アスファルト防水
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WDHP-2 デッキプレート
打込型
たて引き ねじ込み式 50,65,75,100,
125,150,200
アスファルト防水
(キャント付入隅用)

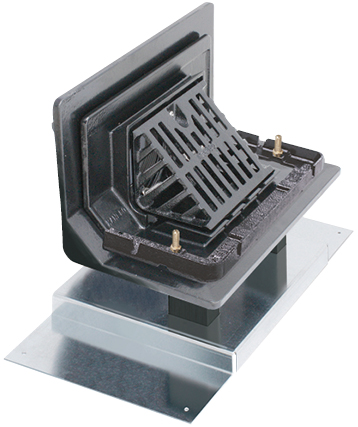

WHDXA デッキプレート
打込型
よこ引き ねじ込み式 75,100
アスファルト防水
(キャント付入隅用)
WHDUXA デッキプレート
打込型
よこ引き ねじ込み式 75,100 立ち上がり部用打込金具付
改質アスファルトシート防水
合成高分子系ルーフィングシート防水
WHDXS デッキプレート
打込型
よこ引き ねじ込み式 75,100
改質アスファルトシート防水
合成高分子系ルーフィングシート防水

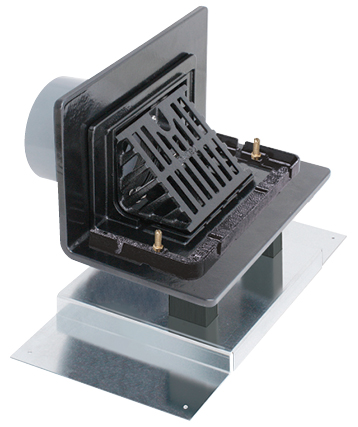

WHDUXS デッキプレート
打込型
よこ引き ねじ込み式 75,100 立ち上がり部用打込金具付
アスファルト防水
合成高分子系ルーフィングシート防水
EDXH デッキプレート
打込型
よこ引き ねじ込み式 125,150
アスファルト防水
合成高分子系ルーフィングシート防水
EDUXH デッキプレート
打込型
よこ引き ねじ込み式 125,150 立ち上がり部用打込金具付
