ルーフドレン

デッキプレート打込型ルーフドレン ラインナップ

防水層張掛け幅100mm
たて引き用


一覧へ

防水層張掛け幅100mm
よこ引き用


一覧へ

打込型
たて引き用


一覧へ

打込型
よこ引き用


一覧へ

外断熱用
たて引き用


一覧へ

外廊下排水用
たて引き用


一覧へ

ステンレス鋳鋼製
外断熱用 たて引き用


一覧へ

ステンレス鋳鋼製
たて引き用


一覧へ

ステンレス鋳鋼製
外廊下排水用 たて引き


一覧へ

デッキプレート打込型 鋳鉄製ルーフドレン 製品一覧表

防水層張掛け幅100mm たて引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
張掛け幅
排水管
接続方法
呼称 備考
アスファルト防水
改質アスファルトシート防水
WDHP-2 WDHP-2 屋上 100mm ねじ込み式 50,65,75,100,
125,150,200

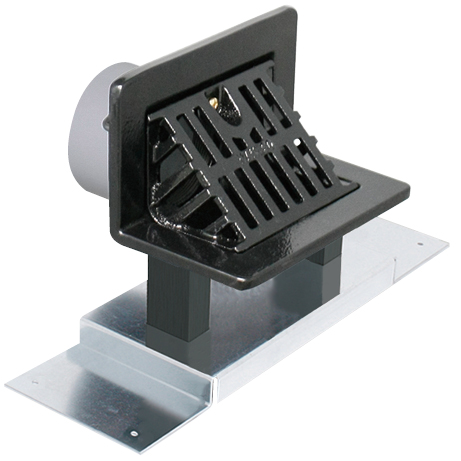

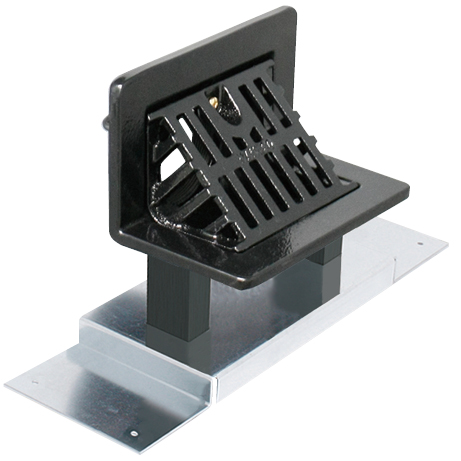

防水層張掛け幅100mm よこ引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
張掛け幅
排水管
接続方法
呼称 備考
アスファルト防水(キャント付入隅用)
WHDXA WHDXA 屋上 100mm ねじ込み式 75,100,125,150,200
WHDUXA WHDUXA 屋上 100mm ねじ込み式 75,100,125,150,200 立ち上がり部用
打込金具付
改質アスファルトシート防水
シート防水
WHDXS WHDXS 屋上 100mm ねじ込み式 75,100,125,150,200
WHDUXS WHDUXS 屋上 100mm ねじ込み式 75,100,125,150,200 立ち上がり部用
打込金具付

打込型 たて引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
張掛け幅
排水管
接続方法
呼称 備考
シート防水
屋根部塗膜防水
WDSP-1 WDSP-1 屋上 60mm 差し込み式 50,65,75,100,
125,150
WDSP-2 WDSP-2 屋上 60mm ねじ込み式 50,65,75,100,
125,150
WDSB-1 WDSB-1 バルコニー中継 60mm 差し込み式 50,65,75,100,
125,150
WDSB-2 WDSB-2 バルコニー中継 60mm ねじ込み式 50,65,75,100,
125,150
WDSJ-1 WDSJ-1 バルコニー中継 60mm 差し込み式 50,65,75,100,
125
水はね防止型
WDSJ-2 WDSJ-2 バルコニー中継 60mm ねじ込み式 50,65,75,100,
125
水はね防止型
アスファルト防水
シート防水
EDSP-1 EDSP-1 屋上 45mm 差し込み式 50,65,75,100,
125,150
EDSP-2 EDSP-2 屋上 45mm
(呼称200のみ65mm)
ねじ込み式 50,65,75,100,
125,150,200
EDSR-1 EDSR-1 バルコニー
庇・屋上
45mm 差し込み式 50,65,75,100,
125,150
EDSR-2 EDSR-2 バルコニー
庇・屋上
45mm
(呼称200のみ65mm)
ねじ込み式 50,65,75,100,
125,150,200
EDSF-1 EDSF-1 廊下・踊場 45mm 差し込み式 50,65,75,100,
125,150
EDSF-2 EDSF-2 廊下・踊場 45mm ねじ込み式 50,65,75,100,
125,150
EDSB-1 EDSB-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125,150
EDSB-2 EDSB-2 バルコニー中継 45mm ねじ込み式 50,65,75,100,
125,150
EDSJ-1 EDSJ-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125
水はね防止型
EDSJ-2 EDSJ-2 バルコニー中継 45mm ねじ込み式 50,65,75,100,
125
水はね防止型


防水工法 製品
写真
製品
符号
使用
場所
防水層
塗掛け幅
排水管
接続方法
呼称 備考
塗膜防水
モルタル防水
WDMR-1 WDMR-1 バルコニー
庇・屋上
25mm 差し込み式 50,75,100
WDMR-2 WDMR-2 バルコニー
庇・屋上
25mm ねじ込み式 50,75,100
WDMB-1 WDMB-1 バルコニー中継 25mm 差し込み式 50,75,100
WDMB-2 WDMB-2 バルコニー中継 25mm ねじ込み式 50,75,100
WDMJ-1 WDMJ-1 バルコニー中継 25mm 差し込み式 50,75,100 水はね防止型
WDMJ-2 WDMJ-2 バルコニー中継 25mm ねじ込み式 50,75,100 水はね防止型
EDMP-1 EDMP-1 屋上 15mm 差し込み式 50,65,75,100,
125,150
EDMP-2 EDMP-2 屋上 15mm ねじ込み式 50,65,75,100,
125,150
EDMR-1 EDMR-1 バルコニー
庇・屋上
15mm 差し込み式 50,65,75,100,
125,150
EDMR-2 EDMR-2 バルコニー
庇・屋上
15mm ねじ込み式 50,65,75,100,
125,150
EDMF-1 EDMF-1 廊下・踊場 15mm 差し込み式 50,65,75,100,
125,150
EDMF-2 EDMF-2 廊下・踊場 15mm ねじ込み式 50,65,75,100,
125,150
EDMB-1 EDMB-1 バルコニー中継 15mm 差し込み式 50,65,75,100,
125,150
EDMB-2 EDMB-2 バルコニー中継 15mm ねじ込み式 50,65,75,100,
125,150
EDMJ-1 EDMJ-1 バルコニー中継 15mm 差し込み式 50,65,75,100,
125
水はね防止型
EDMJ-2 EDMJ-2 バルコニー中継 15mm ねじ込み式 50,65,75,100,
125
水はね防止型

打込型 よこ引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
張掛け幅
排水管
接続方法
呼称 備考
アスファルト防水
シート防水
EDXC EDXC 屋上 45mm ねじ込み式 50,65,75,100,
125,150,200
EDUXC EDUXC 屋上 45mm ねじ込み式 50,65,75,100,
125,150,200
立ち上がり部用
打込金具付

防水工法 製品
写真
製品
符号
使用
場所
防水層
塗掛け幅
排水管
接続方法
呼称 備考
塗膜防水
モルタル防水
EDXG EDXG 屋上 45mm ねじ込み式 50,65,75,100,
125,150
EDUXG EDUXG 屋上 45mm ねじ込み式 50,65,75,100,
125,150
立ち上がり部用
打込金具付

外断熱用 たて引き用

防水工法 製品
写真
製品
符号
使用場所 防水層張掛け幅 排水管
接続方法
呼称 備考
アスファルト防水
シート防水
EDSPW-1 屋上 45mm 差し込み式 50,65,75,100,
125,150
EDSPW-2 屋上 45mm(呼称200のみ65mm) ねじ込み式 50,65,75,100,
125,150,200
EDSRW-1 バルコニー
庇・屋上
45mm 差し込み式 50,65,75,100,
125,150
EDSRW-2 バルコニー
庇・屋上
45mm(呼称200のみ65mm) ねじ込み式 50,65,75,100,
125,150,200
EDSBW-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125,150
EDSBW-2 バルコニー中継 45mm(呼称200のみ65mm) ねじ込み式 50,65,75,100,
125,150,200
EDSJW-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125
水はね防止型
EDSJW-2 バルコニー中継 45mm(呼称200のみ65mm) ねじ込み式 50,65,75,100,
125
水はね防止型

外廊下排水用 たて引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
塗掛け幅
排水管
接続方法
呼称 備考
塗膜防水
モルタル防水

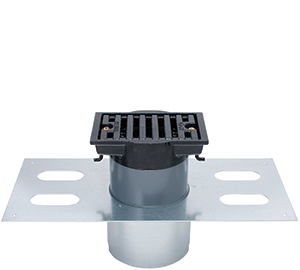

EDMD-1 EDMD-1 バルコニー
廊下・踊場
15mm 差し込み式 50,75
EDMD-2 EDMD-2 バルコニー
廊下・踊場
15mm ねじ込み式 50,75
EDMDF-1 EDMDF-1 バルコニー
廊下・踊場
15mm 差し込み式 50,75
EDMDF-2 EDMDF-2 バルコニー
廊下・踊場
15mm ねじ込み式 50,75
EDMDW-1 EDMDW-1 バルコニー中継 15mm 差し込み式 50,75
EDMDW-2 EDMDW-2 バルコニー中継 15mm ねじ込み式 50,75
EDMZ-1 EDMZ-1 バルコニー
廊下・踊場
15mm 差し込み式 75,100

デッキプレート打込型 ステンレス鋳鋼製ルーフドレン 製品一覧表

外断熱用 たて引き用

防水工法 製品
写真
製品符号 使用場所 防水層
張掛け幅
適用できる
断熱材厚さ
排水管
接続方法
呼称 備考
アスファルト防水
シート防水用
EDSSPW-1 屋上 45mm 20〜40mm 差し込み式 50,65,75,100,
125
EDSSPW-2 屋上 45mm 20〜40mm ねじ込み式 50,65,75,100,
125,150,200
EDSSRW-1 バルコニー
庇・屋上
45mm 20〜40mm 差し込み式 50,65,75,100,
125
EDSSRW-2 バルコニー
庇・屋上
45mm 20〜40mm ねじ込み式 50,65,75,100,
125,150,200
EDSSBW-1 バルコニー中継 45mm 20〜40mm 差し込み式 50,65,75,100,
125
EDSSBW-2 バルコニー中継 45mm 20〜40mm ねじ込み式 50,65,75,100,
125,150,200

打込型 たて引き用

防水工法 製品
写真
製品
符号
使用場所 防水層
張掛け幅
排水管
接続方法
呼称 備考
アスファルト防水
シート防水
EDSSP-1 EDSSP-1 屋上 45mm 差し込み式 50,65,75,100,
125
EDSSP-2 EDSSP-2 屋上 45mm
(呼称200のみ65mm)
ねじ込み式 50,65,75,100,
125,150,200
EDSSR-1 EDSSR-1 バルコニー
庇・屋上
45mm 差し込み式 50,65,75,100,
125
EDSSR-2 EDSSR-2 バルコニー
庇・屋上
45mm ねじ込み式 50,65,75,100,
125,150
EDSSF-1 EDSSF-1 廊下・踊場 45mm 差し込み式 50,65,75,100,
125
EDSSF-2 EDSSF-2 廊下・踊場 45mm ねじ込み式 50,65,75,100,
125,150
EDSSB-1 EDSSB-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125
EDSSB-2 EDSSB-2 バルコニー中継 45mm
(呼称200のみ65mm)
ねじ込み式 50,65,75,100,
125,150,200
EDSSJ-1 EDSSJ-1 バルコニー中継 45mm 差し込み式 50,65,75,100,
125
水はね防止型
EDSSJ-2 EDSSJ-2 バルコニー中継 45mm ねじ込み式 50,65,75,100,
125
水はね防止型

防水工法 製品
写真
製品
符号
使用
場所
防水層
塗掛け幅
排水管
接続方法
呼称 備考
塗膜防水
モルタル防水
EDSMP-1 EDSMP-1 屋上 15mm 差し込み式 50,65,75,100,
125
EDSMP-2 EDSMP-2 屋上 15mm ねじ込み式 50,65,75,100,
125,150
EDSMR-1 EDSMR-1 バルコニー
庇・屋上
15mm 差し込み式 50,65,75,100,
125
EDSMR-2 EDSMR-2 バルコニー
庇・屋上
15mm ねじ込み式 50,65,75,100,
125,150
塗膜防水
モルタル防水
EDSMF-1 EDSMF-1 廊下・踊場 45mm 差し込み式 50,65,75,100,
125
EDSMF-2 EDSMF-2 廊下・踊場 45mm ねじ込み式 50,65,75,100,
125,150
EDSMB-1 EDSMB-1 バルコニー中継 15mm 差し込み式 50,65,75,100,
125
EDSMB-2 EDSMB-2 バルコニー中継 15mm ねじ込み式 50,65,75,100,
125,150
EDSMJ-1 EDSMJ-1 バルコニー中継 15mm 差し込み式 50,65,75,100,
125
水はね防止型
EDSMJ-2 EDSMJ-2 バルコニー中継 15mm ねじ込み式 50,65,75,100,
125
水はね防止型

外廊下排水用 たて引き用

防水工法 製品
写真
製品
符号
使用
場所
防水層
塗掛け幅
排水管
接続方法
呼称 備考
塗膜防水
モルタル防水

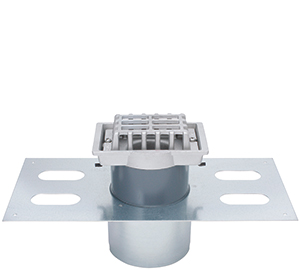

EDSMD-1 EDSMD-1 バルコニー
廊下・踊場
45mm 差し込み式 50,75
EDSMD-2 EDSMD-2 バルコニー
廊下・踊場
45mm ねじ込み式 50,75
EDSMDF-1 EDSMDF-1 バルコニー
廊下・踊場
45mm 差し込み式 50,75
EDSMDF-2 EDSMDF-2 バルコニー
廊下・踊場
45mm ねじ込み式 50,75
EDSMDW-1 EDSMDW-1 バルコニー中継 15mm 差し込み式 50,75
EDSMDW-2 EDSMDW-2 バルコニー中継 15mm ねじ込み式 50,75
