ルーフドレン



レベル調整機能付 よこ引き用 打込型

打込時に発生するよこ引き用ルーフドレンの傾きを防ぎます。

打込時のルーフドレン本体の傾きを解消するレベル調整機能付です。 レベル調整装置でルーフドレン本体を型枠に固定することにより、コンクリート打設時における本体の傾きを抑えることができます。
ルーフドレン本体の傾きによる、屋上の排水性能の悪化や滞留水の発生を防ぎ、建物の漏水事故を解消します。
設定機種とセットでご使用ください。


使用場所に応じて、バルコニー用のDタイプと、柱・梁用のEタイプを設定。

・Dタイプ(バルコニー用)

Dタイプ

注)C寸法は80mm以上としてください。

※ルーフドレンの部品構成は、下記の設定機種より、各機種の掲載ページをご覧ください。

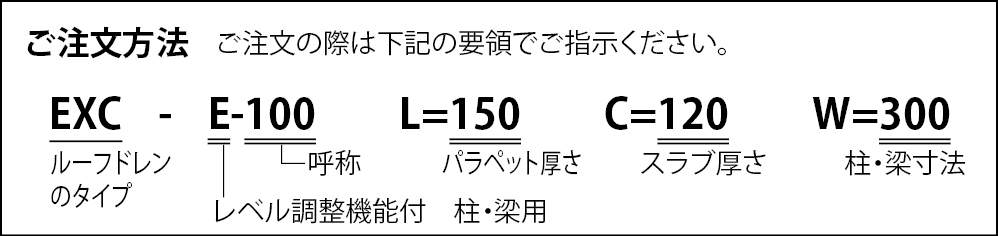

・Eタイプ(柱・梁用)

Eタイプ
注)C寸法は80mm以上としてください。


※ルーフドレンの部品構成は、下記の設定機種より、各機種の掲載ページをご覧ください。

設定機種

・鋳鉄製 よこ引き用 ねじ込み式

防水工法 防水層張掛け幅
塗掛け幅
使用場所 製品
符号
製品
写真
呼称 備考
アスファルト防水
(キャント付入隅用)
100mm 屋上 WHXA EXA 75,100
改質アスファルトシート防水
シート防水
100mm 屋上 WHXS WXH 75,100
シート防水
屋根部塗膜防水
50mm 屋上 EXS EXS 75,100,125,
150,200
シート防水
屋根部塗膜防水
50mm 屋上 EXS-L EXS-L 75,100
アスファルト防水
シート防水
45mm(呼称200のみ65mm) 屋上 EXC EXC 50,65,75,100,
125,150,200
アスファルト防水
シート防水
45mm 屋上 EXC-L EXCーL 50,65,75,100,
125,150
アスファルト防水
シート防水
100mm 屋上 WHXAW 75,100,125,150
アスファルト防水
シート防水
100mm 屋上 WHXSW 75,100,125,150
アスファルト防水
シート防水
45mm(呼称200のみ65mm) 屋上 EXCW EXCW 75,100,125,
150,200
塗膜防水
モルタル防水
16mm 屋上 EXG EXG 50,65,75,
100,125,150
塗膜防水
モルタル防水
16mm 屋上 EXG-L EXGーL 50,65,75,
100,125,150
塗膜防水
モルタル防水
13mm バルコニー・廊下・踊場 EXY 50,75
塗膜防水
モルタル防水
13mm バルコニー・廊下・踊場 EXY-L 50,75
塗膜防水
モルタル防水
13mm バルコニー・廊下・踊場 EXY-LS 50,75
塗膜防水 25mm 屋上 WTXT 75,100
塗膜防水 25mm バルコニー・庇・屋上 WTXT-L 75,100

・ステンレス鋳鋼製 よこ引き用 ねじ込み式

防水工法 防水層張掛け幅
塗掛け幅
使用場所 製品
符号
製品
写真
呼称 備考
アスファルト防水
シート防水
45mm 屋上 ESXC ESXC 50,75,
100,125,150
アスファルト防水
シート防水
45mm 屋上 ESXC-L ESXCーL 50,75,
100,125,150
アスファルト防水
シート防水
45mm 屋上 ESXCW ESXCW 75,100,125,150
塗膜防水
モルタル防水
16mm 屋上 ESXG ESXG 50,75,
100,125,150
塗膜防水
モルタル防水
16mm 屋上 ESXG-L ESXG−L 50,75,
100,125,150

・アルミニウム製(本体:鋳鉄製) よこ引き用 ねじ込み式

防水工法 防水層張掛け幅
塗掛け幅
使用場所 製品
符号
製品
写真
呼称 備考
アスファルト防水
シート防水
45mm 屋上 EHXC EHXC 50,75,100
塗膜防水
モルタル防水
16mm 屋上 EHXG EHXG 50,75,100
