ルーフドレン


水はね防止型ルーフドレン

日本は世界の国々の中でも特に雨が多い国です。日本の年間平均雨量は、世界の年間平均雨量の約2倍もある上、日本の雨は、1年を通じて平均的に降るのではなく、梅雨や台風の時期に合わせて、集中して降る 傾向があります。
さらに、日本での「激しい雨」、「猛烈な雨」は年々増加しており、そのような状況下に合わせたルーフ ドレンもまた、今後さらに必要になる状況が増えると予想されます。※1
カネソウの水はね防止型(Jタイプ・ロート付ストレーナータイプ)ルーフドレンは、100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られず、マンション等のベランダに適した、中継用のルーフドレンです。

※1 出典:気象庁 アメダスで見た短時間強雨発生回数の長期変化について(http://www.jma.go.jp/jma/kishou/info/heavyraintrend.html



気象庁・雨の強さに関する用語(抜粋)
弱い雨 1時間雨量が3mm未満の雨
やや強い雨 1時間に10mm以上20mm未満の雨
強い雨 1時間に20mm以上30mm未満の雨
激しい雨 1時間に30mm以上50mm未満の雨
非常に激しい雨 1時間に50mm以上80mm未満の雨
猛烈な雨 1時間に80mm以上の雨
EMJ-1 納まり図 OSA-EMJ-1.ai

水はね防止型ルーフドレンの排水実験について

カネソウの水はね防止型(Jタイプ・ロート付ストレーナータイプ)ルーフドレンは、100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない良好な実験結果が得られております。
また、滞留水の発生も無く、バルコニー、ベランダからの室内への浸水防止にも効果的です。
従来型EMB-1
50mm/hの降雨相当時
J_test_B50mm_2010.eps
水はね :有
噴き出し:有
滞留水 :有

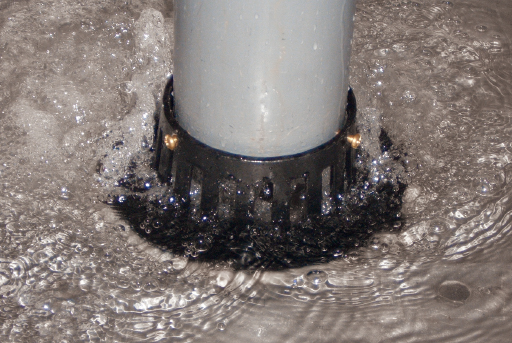

従来型EMB-1
100mm/hの降雨相当時
J_test_B100mm_2010.eps
水はね :有
噴き出し:有
滞留水 :有

水はね防止型EMJ-1
50mm/hの降雨相当時
J_test_J50mm_2010.eps
水はね :無
噴き出し:無
滞留水 :無
水はね防止型EMJ-1
100mm/hの降雨相当時
J_test_J100mm_2010.eps
水はね :無
噴き出し:有
滞留水 :無

水はね防止型 鋳鉄製 ルーフドレン 製品一覧表


防水工法 製品
写真
製品
符号
防水層
張掛け幅
施工方法 排水管
接続方法
呼称
シート防水
屋根部塗装防水
WSJ-1 60mm 打込型 差し込み式 50,65,75,100,125
WSJ-2 60mm 打込型 ねじ込み式 50,65,75,100,125
WDSJ-1 45mm デッキプレート打込型 差し込み式 50,65,75,100,125
WDSJ-2 45mm デッキプレート打込型 ねじ込み式 50,65,75,100,125
アスファルト防水
シート防水
ESJ-1 45mm 打込型 差し込み式 50,65,75,100,125
ESJ-2 45mm 打込型 ねじ込み式 50,65,75,100,125
ESJ-3 45mm 打込型 差し込み式 50,65,75,100,125
ESJ-4 45mm 打込型 ねじ込み式 50,65,75,100,125
ESJW-1 45mm 外断熱用 差し込み式 50,65,75,100,125
ESJW-2 45mm 外断熱用 ねじ込み式 50,65,75,100,125
ESJW-3 45mm 外断熱用 差し込み式 50,65,75,100,125
EDSJW-1 45mm デッキプレート打込型 差し込み式 50,65,75,100,125
EDSJW-2 45mm デッキプレート打込型 ねじ込み式 50,65,75,100,125
EDSJ-1 45mm デッキプレート打込型 差し込み式 50,65,75,100,125
EDSJ-2 45mm デッキプレート打込型 ねじ込み式 50,65,75,100,125
シート防水 EASJ-1 45mm ALC用 差し込み式 65,75,100
EASJ-2 45mm ALC用 ねじ込み式 65,75,100
EWSJ-2 45mm 木付け用 ねじ込み式 50,75,100


防水工法 製品
写真
製品
符号
施工方法 排水管
接続方法
呼称
塗膜防水
モルタル防水
WMJ-1 打込型 差し込み式 50,75,100
WMJ-2 打込型 ねじ込み式 50,75,100
EMJ-1 打込型 差し込み式 50,65,75,100,125
EMJ-2 打込型 ねじ込み式 50,65,75,100,125
EMJ-3 打込型 差し込み式 50,65,75,100,125
EMJ-4 打込型 ねじ込み式 50,65,75,100,125
EPMJ-1 PC打込型 差し込み式 50,75,100
WDMJ-1 デッキプレート打込型 差し込み式 50,75,100
WDMJ-2 デッキプレート打込型 ねじ込み式 50,75,100
EDMJ-1 デッキプレート打込型 差し込み式 50,65,75,100,125
EDMJ-2 デッキプレート打込型 ねじ込み式 50,65,75,100,125


水はね防止型 ステンレス鋳鋼製 ルーフドレン 製品一覧表


防水工法 製品
写真
製品
符号
防水層
張掛け幅
施工方法 排水管
接続方法
呼称
アスファルト防水
シート防水
ESSJ-1 45mm 打込型 差し込み式 50,65,75,100,125
ESSJ-2 45mm 打込型 ねじ込み式 50,65,75,100,125
EDSSJ-1 45mm デッキプレート打込型 差し込み式 50,65,75,100,125
EDSSJ-2 45mm デッキプレート打込型 ねじ込み式 50,65,75,100,125


防水工法 製品
写真
製品
符号
施工方法 排水管
接続方法
呼称
塗膜防水
モルタル防水
ESMJ-1 打込型 差し込み式 50,65,75,100,125
ESMJ-2 打込型 ねじ込み式 50,65,75,100,125
EBMJ-1 打込型 差し込み式 75,100
EBMJ-2 打込型 ねじ込み式 75,100
EDSMJ-1 デッキプレート打込型 差し込み式 50,65,75,100,125
EDSMJ-2 デッキプレート打込型 ねじ込み式 50,65,75,100,125
