ルーフドレン




工期短縮ができる抜型付ルーフドレンです。

ルーフドレンまわりの排水溝が、コンクリート打設と同時に成形可能な抜型をセットにすることで、コンクリート打設の工期が短縮できるドレンをご用意しております。

複数回使用抜型

工期短縮ができる抜型付ルーフドレン
抜型がくり返し使用できます。

ルーフドレンまわりの排水溝が、コンクリート打設と同時に成形可能な抜型をセットにすることで、工期短縮が図れます。
くり返し使用できるため、階数の多いマンション等のベランダの、ルーフドレン設置に最適です。(※くり返し使用できるのは、10回程度となります。)
軽量な特殊発泡樹脂の採用により、切断加工も容易に行えます。
抜型本体が養生蓋としての機能を備えています。

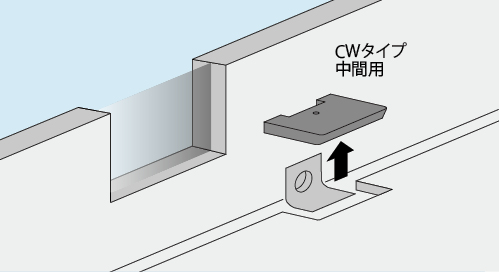

たて引き排水用の中間用(AWタイプ)、 コーナー用(BWタイプ)と よこ引き排水用(CWタイプ)を設定しています。
複数回使用抜型用ルーフドレンとセットでご使用ください。
OSA-AW.ai


たて引き排水用
よこ引き排水用

複数回使用抜型 たて引き排水用ルーフドレンの施工要領

注)抜型本体のコンクリート接触面に型枠はく離剤を塗っていただくと、より簡単に脱型できます。
※弊社推奨はく離剤:ノックス-C[株式会社ノックス]、サナモールドNo.1[相模株式会社]
AK_sekou_0001.eps

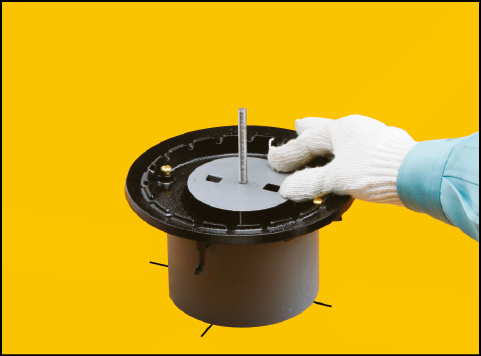

@墨出しに合わせて位置決めプレートを固定します。次に長ねじボルトを位置決めプレートにねじ込み、スペーサー、ルーフドレン本体を置きます。また、長ねじボルトには引き上げプレートをねじ込みます。
AK_sekou_0002.eps

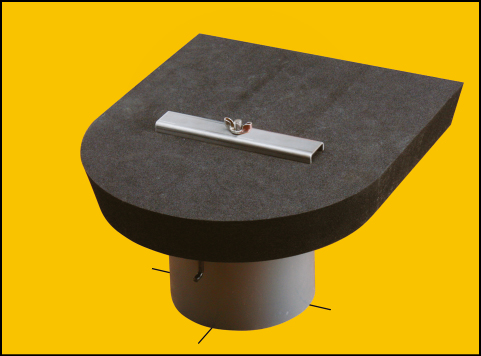

Aルーフドレン本体にリング、抜型をかぶせ固定プレート、蝶ナットで固定します。

AK_sekou_0003.eps

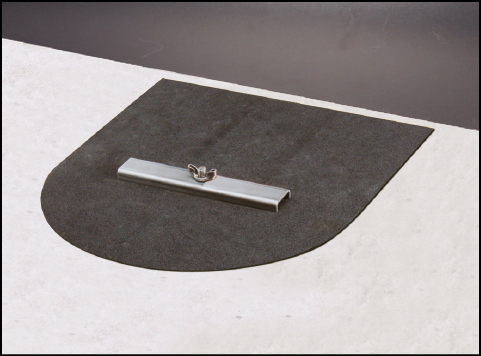

Bコンクリートを打設し、コンクリート表面を整えます。
AK_sekou_0004.eps

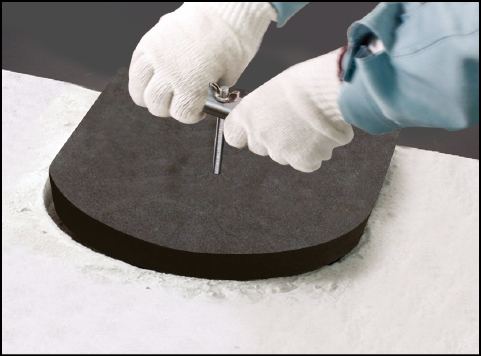

Cコンクリート硬化後、蝶ナットを緩め、位置決めプレートから長ねじボルトを外し、固定プレートを引き上げて抜型とリングを外します。

複数回使用抜型 よこ引き排水用ルーフドレンの施工要領

注)抜型本体のコンクリート接触面に型枠はく離剤を塗っていただくと、より簡単に脱型できます。
※弊社推奨はく離剤:ノックス-C[株式会社ノックス]、サナモールドNo.1[相模株式会社]
@型枠の墨出しに合わせて位置決めプレートを固定します。次に長ねじボルトA、スペーサーを位置決めプレートに合わせて取り付けます。
sekou_CW_1_MG_8812.psd

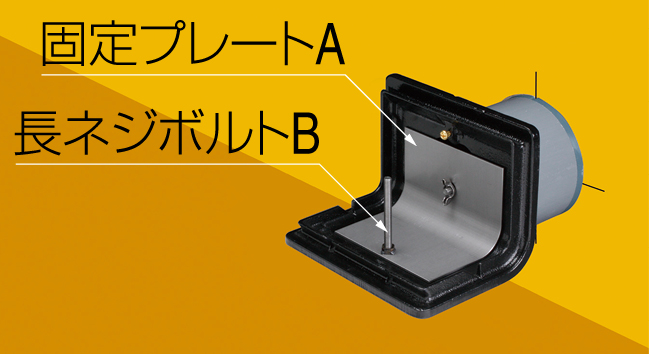

Aルーフドレン本体を固定プレートAと長ねじボルトA、蝶ナットで固定します。次に、長ねじボルトBを固定プレートAにねじ込みます。
sekou_CW_2_MG_8805.psd

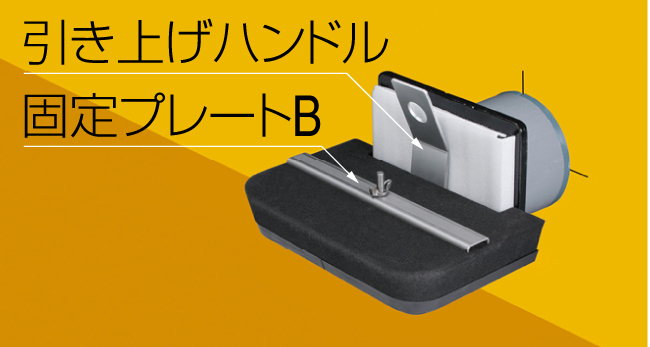

Bルーフドレン本体のパラペット側モルタル止めに合わせて養生シートを貼り付けます。次に、引き上げハンドル、ゴム部材、抜型本体をセットし、固定プレートB、蝶ナットで抜型本体を固定します。

sekou_CW_3_MG_8805.psd

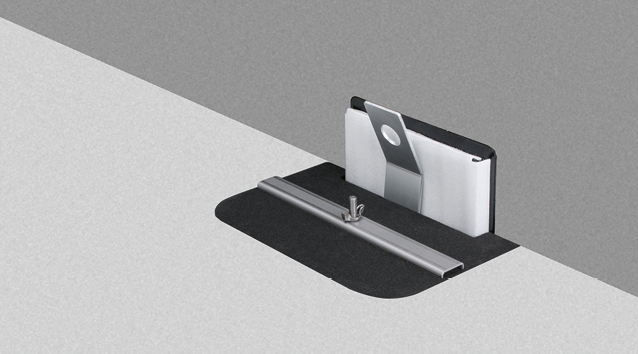

Cコンクリートを打設します。
sekou_CW_4.psd

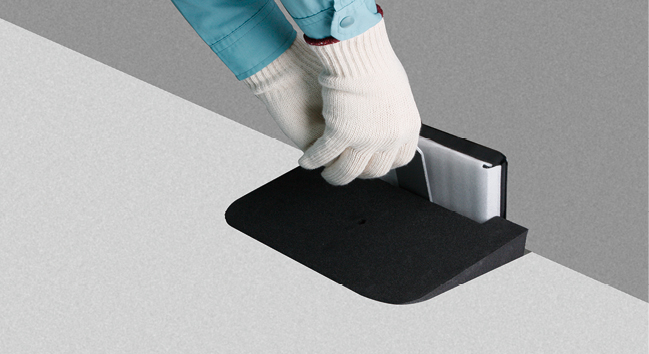

Dコンクリート硬化後、長ねじボルトB、固定プレートBを外します。次に、引き上げハンドルを引き上げて抜型本体を外し、ゴム部材を外します。養生シート、長ねじボルトA、固定金具を外した後、型枠を外します。

注)位置決めプレートの上下に注意してください。位置決めプレートには上下の表示がなされています。 位置決めプレートの上下を間違えると、ルーフドレンに接続管が接続できなかったり、雨水の排水ができない恐れがあります。
注文・発注情報
複数回使用抜型は、ルーフドレン本体とは別売です。

抜型付ルーフドレン 製品一覧表

(下記設定機種以外にもステンレス鋳鋼製、ステンレス製【たて引き排水用のみ】、アルミニウム製のルーフドレンにも使用できます。)
※1.ルーフドレン本体の寸法は製品符号末尾から「W」を省いたものと同等になります。
防水工法 使用場所 排水型式 排水管
接続方法
製品符号 ルーフドレン
詳細寸法
※1
製品写真 呼称 備考
塗膜防水
モルタル防水
屋上 たて引き 差し込み式 WMP-1W こちらをご覧ください。 WMP-1-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー
庇・屋上
たて引き 差し込み式 WMR-1W こちらをご覧ください。 WMR-1-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
廊下・踊場 たて引き 差し込み式 WMF-1W こちらをご覧ください。 WMF-1.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー中継 たて引き 差し込み式 WMB-1W こちらをご覧ください。 WMB-1-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー中継 たて引き 差し込み式 WMJ-1W こちらをご覧ください。 WMJ-1-100.eps 50・75・100 塗掛け幅
幅広タイプ
水はね防止型
塗膜防水
モルタル防水
屋上 たて引き ねじ込み式 WMP-2W こちらをご覧ください。 WMP-2-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー
庇・屋上
たて引き ねじ込み式 WMR-2W こちらをご覧ください。 WMR-2-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
廊下・踊場 たて引き ねじ込み式 WMF-2W こちらをご覧ください。 WMF-2-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー中継 たて引き ねじ込み式 WMB-2W こちらをご覧ください。 WMB-2-100.eps 50・75・100 塗掛け幅
幅広タイプ
塗膜防水
モルタル防水
バルコニー中継 たて引き ねじ込み式 WMJ-2W こちらをご覧ください。 WMJ-2-100.eps 50・75・100 塗掛け幅
幅広タイプ
水はね防止型
塗膜防水
モルタル防水
屋上 たて引き 差し込み式 EMP-1W こちらをご覧ください。 EMP-1-100.eps 50・65・75・100
塗膜防水
モルタル防水
バルコニー
庇・屋上
たて引き 差し込み式 EMR-1W こちらをご覧ください。 EMR-1-100.eps 50・65・75・100
塗膜防水
モルタル防水
廊下
踊場
たて引き 差し込み式 EMF-1W こちらをご覧ください。 EMF-1-100.eps 50・65・75・100
塗膜防水
モルタル防水
バルコニー中継 たて引き 差し込み式 EMB-1W こちらをご覧ください。 EMB-1-100.eps 50・65・75・100
塗膜防水
モルタル防水
バルコニー中継 たて引き 差し込み式 EMJ-1W こちらをご覧ください。 EMJ-1-100.eps 50・65・75・100 水はね防止型
塗膜防水
モルタル防水
屋上 たて引き ねじ込み式 EMP-2W こちらをご覧ください。 50・65・75・100
塗膜防水
モルタル防水
バルコニー
庇・屋上
たて引き ねじ込み式 EMR-2W こちらをご覧ください。 50・65・75・100
塗膜防水
モルタル防水
廊下
踊場
たて引き ねじ込み式 EMF-2W こちらをご覧ください。 50・65・75・100
塗膜防水
モルタル防水
バルコニー中継 たて引き ねじ込み式 EMB-2W こちらをご覧ください。 50・65・75・100
塗膜防水
モルタル防水
バルコニー中継 たて引き ねじ込み式 EMJ-2W こちらをご覧ください。 50・65・75・100 水はね防止型
塗膜防水
モルタル防水
屋上 よこ引き ねじ込み式 EXG-W こちらをご覧ください。 EXG-100.eps 75・100
塗膜防水
モルタル防水
バルコニー
庇・屋上
よこ引き ねじ込み式 EXG-L-W こちらをご覧ください。 EXG-L-100.eps 75・100
