玄関など建物出入口に設置する水切りユニットです

玄関(エントランス)、バルコニー、エレベーター、浴室などの出入口に設置し、人の往来による水の浸入を抑え、床洗浄時の排水を行うための、トラフ一体型水切りユニットです。

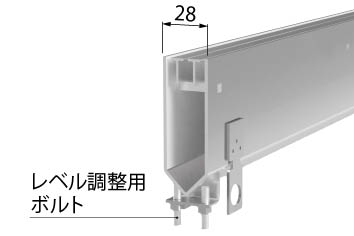

排水ユニットは、100角・150角タイルの目地割りに合う寸法で、きれいに納まります。水漏れのない板金一体構造のステンレス製トラフで、清掃も簡単にできます。スリット蓋は縦目タイプのグレーチングを採用、段差のない場所での水の流れ込みを防ぎます。
設置場所や用途に応じ、各種ラインナップしています。

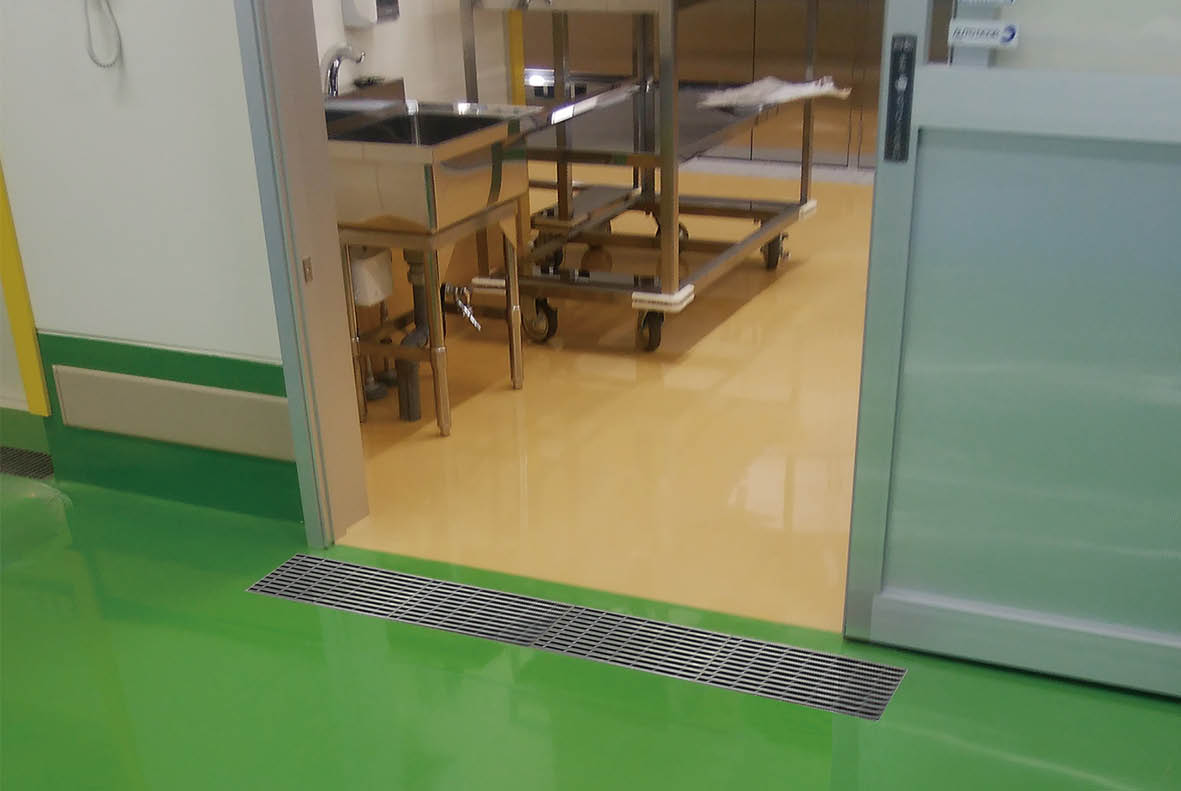

このような場所でお使いいただけます

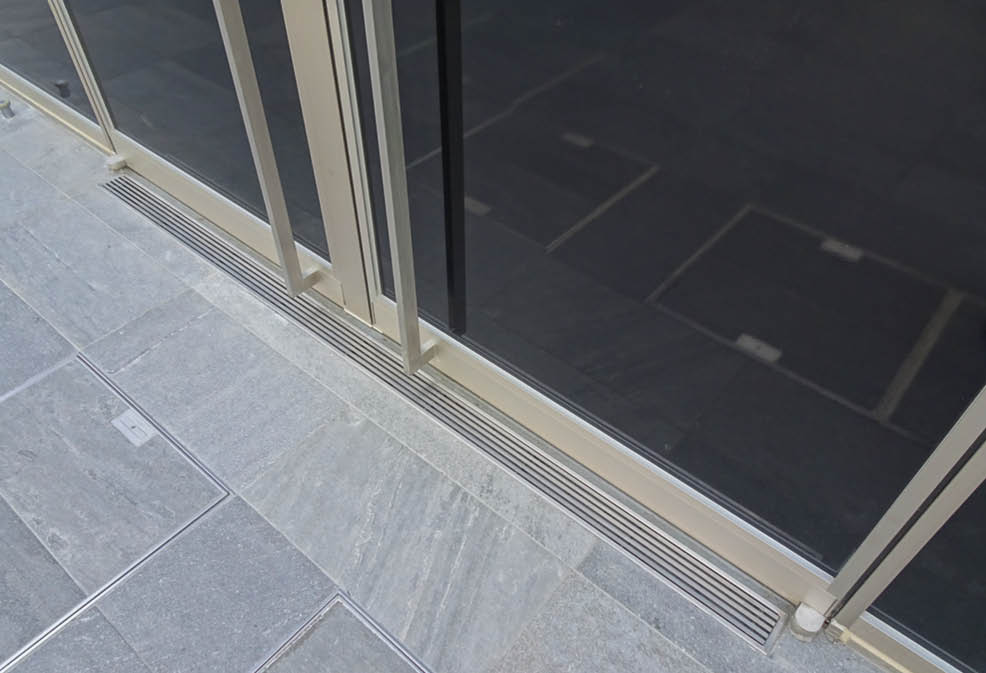

玄関(エントランス)
バルコニー出入口
エレベーター出入口
浴室出入口

強度基準

排水ユニットの強度基準は下表のとおりです。
強度 荷重 基準・規格
歩行用 等分布荷重 3,500N/u 建築基準法施行例 第85条 積載荷重

スリット蓋タイプの特徴

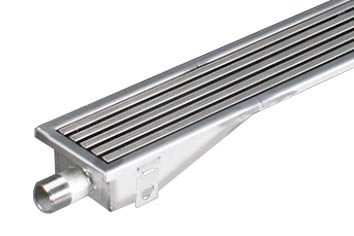

ステンレス製スリット蓋

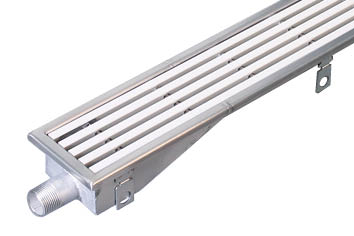

樹脂製スリット蓋
バリアフリー対応の納まりに適した、縦目タイプの細目グレーチングです。ステンレス製と、素肌にやさしくノンスリップ効果のある表面素材の樹脂製を取り揃えております。
ゴミ集積バスケット

スリット蓋裏側にゴミ集積バスケットが付いており、落葉やゴミの流出を防ぐとともに、簡単に清掃することができます。(画像は端部排水よこ引き用)
音鳴り防止クッションゴム

スリット蓋裏側のクッションゴムが、通行時の音鳴りやガタツキを防止します。
(ステンレス製スリット蓋のみ)

トラフ排水型式について

端部排水と中央部排水を取り揃えております。
排水口には、排水管接続用20Aニップルが溶接固定されております。ソケットを使用して、塩化ビニル管などを接続できます。
また、排水方向は「よこ引き用」と「たて引き用」があります。端部排水については、20Aニップルの位置は図−1に示すようにC,D方向に変更可能です。

【端部排水】

よこ引き用

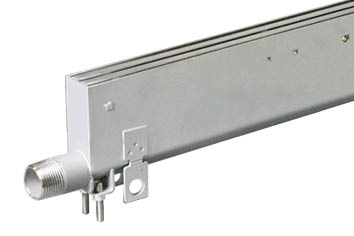

たて引き用
図−1

20Aニップルの位置を変更することもできます。

【中央部排水】

よこ引き用
たて引き用

トラップ付パンチングプレート蓋タイプの特徴


  1. ステンレス製パンチングプレートと、深型(60mm)のステンレス製トラフを組み合わせた排水ユニットです。
  2. トラフ本体には、樹脂製トラップが装着されており、排水管内の臭いや害虫の侵入を防ぎます。
  3. トラップの排水管接続部はソケットタイプで、塩ビ管VU50、VU75の各サイズが接続できます。
