よこ引き用ルーフドレンの排水管の位置について
- 製品分類：ルーフドレン
- 分類番号：P001219
- 更新日：ー
よこ引き用ルーフドレンの排水管の管の中心の位置は、ルーフドレンを型枠に取り付ける際必要な場合があります。

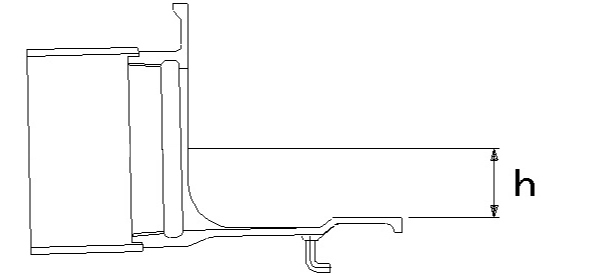

ルーフドレン本体の水平部上面から排水管の中心までの距離「h寸法」は下表のようになります。
ルーフドレン本体の水平部上面から排水管の中心までの距離「h寸法」は下表のようになります。
| 製品符号 | 呼称 | ||||||
|---|---|---|---|---|---|---|---|
| 50 | 65 | 75 | 100 | 125 | 150 | 200 | |
| EXC／EXG EXLA EXCW |
18 | 26 | 31 | 44 | 56 | 67 | 83 |
| EBXC／EBXG | − | − | 30 | 43 | − | − | − |
| ESXC／ESXG ESXCW EHXC |
18 | − | 31 | 44 | 56 | 67 | − |
