抜型の排水管の中心位置について

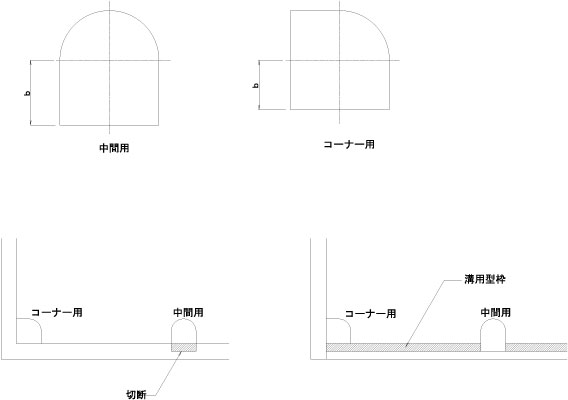

複数回使用抜型AWタイプ・BWタイプおよび1回使用抜型Aタイプ・Bタイプのパラペット側端部より排水管の中心までの距離のB寸法が、中間用(AWタイプ・Aタイプ)とコーナー用(BWタイプ・Bタイプ)が約50mm異なります。

理由は、中間用とコーナー用とではB寸法の最もよく使用される寸法がそれぞれ異なるため、このような設定となっております。

中間用とコーナー用を併用して排水管の中心位置を合わせたい場合は、中間用の端部を切断するか、コーナー用の取り付け位置を溝用抜型で調整してください。
