よこ引き用ルーフドレンの防水層押え固定用ボルトの取付ピッチについて
製品分類 ルーフドレン 分類番号 P010222
よこ引き用ルーフドレン、アスファルト・シート防水用の防水層押えを固定するボルトの取付ピッチは下表の通りです。

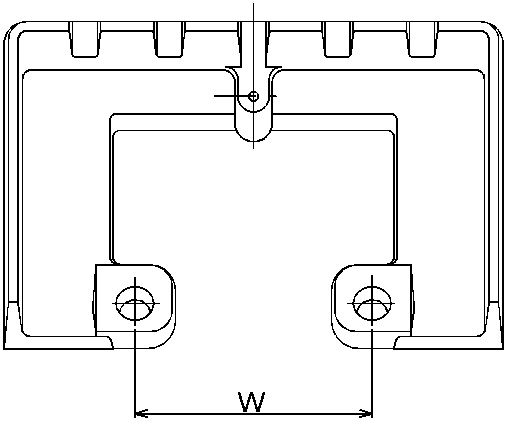

W寸法表
呼称 Eシリーズ KXF KFR KFL WHXA WHXS EXS
50 57mm 80mm
65 57mm 80mm
75 76mm 90mm 119mm 90mm 76mm 76mm 76mm
100 111mm 105mm 119mm 90mm 111mm 111mm 111mm
125 133mm 127mm 138mm 133mm 133mm
150 156mm 146mm 162mm 156mm 156mm
200 194mm 213mm 194mm 194mm
