 水はね防止ロートHPの取り付けについて
製品分類 ルーフドレン 分類番号 P010926
水はね防止ロートを中継用ルーフドレンに取り付けた場合、上側の排水管は水はね防止ロートの上端までで納めるようにしてください。

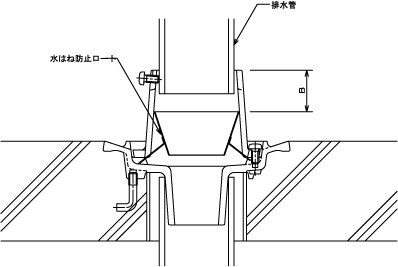

排水管の長さを算出する場合に必要となる、ルーフドレンのストレーナー上端から水はね防止ロート上端までのB寸法を下表に示します。
製品符号 呼称 B寸法(mm)
HP-2 50 33
65 31
75 31
100 26
125 30
