たて引き用デッキプレート打込型の固定金具の寸法について
- 製品分類：ルーフドレン
- 分類番号：P031120
- 更新日：ー

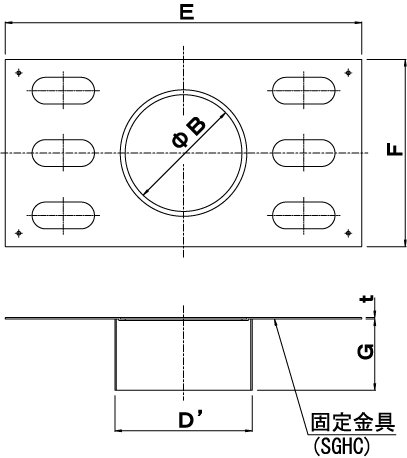

たて引き用デッキプレート打込型ルーフドレンの固定金具の板厚は、デッキプレート下地への溶接可能な板厚で、C寸法にも影響しない板厚です。
| 呼称 | B | D' | E | F | G | t |
|---|---|---|---|---|---|---|
| 50（2吋） | 75 | 94 | 400 | 150 | 80 | 1.6 |
| 65（2½） | 100 | 120 | 176 | |||
| 75（3） | 107 | 128 | 184 | |||
| 100（4） | 131 | 154 | 210 | |||
| 125（5） | 155 | 179 | 235 | |||
| 150（6） | 180 | 204 | 260 | |||
| 200（8） | 232 | 252 | 308 |
