よこ引き 鋼製下地断熱屋根工法用ルーフドレンの取付方法について
製品分類:ルーフドレン
分類番号:P051012
更新日:ー
よこ引き 鋼製下地断熱屋根工法用ルーフドレンEXC-6,ESXC-6の躯体への取付方法は、ルーフドレン本体に取り付けられている固定金具を鋼製下地にタッピンねじあるいは溶接で固定します。

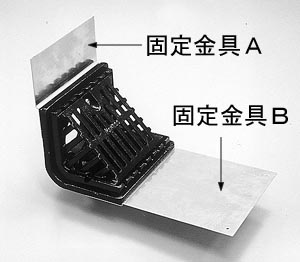

パラペット側の固定金具Aは、溝形鋼などの下地材に固定します。スラブ側の固定金具Bは、デッキプレートなどの下地材に固定します。
※納まり図、写真はEXC-6です。
※関連ワンポイント:
P051004 よこ引き 鋼製下地断熱屋根工法用ルーフドレンの固定金具について
