特注 単筒式雨量調整管(OHタイプ)の製作事例について
製品分類 ルーフドレン 分類番号 P080808
たて引きルーフドレン用 単筒式雨量調整管(OHタイプ)をESPW-1-75用に製作した事例の紹介です。
(ESPW-100タイプも製作・出荷実績があります。)

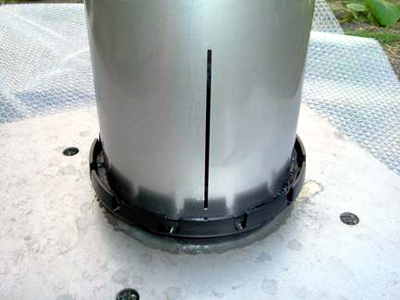

  1. スリット幅(縦長部):3mmになります。下端のスリット(5×30mm)はOH-100と同じです。

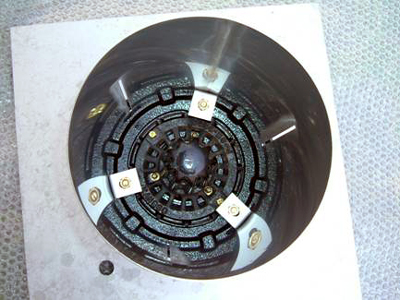

  2. 断熱材押え用ボルトを利用し取り付けます。使用ボルトの長さは変更になります(M8×50 → M8×80)

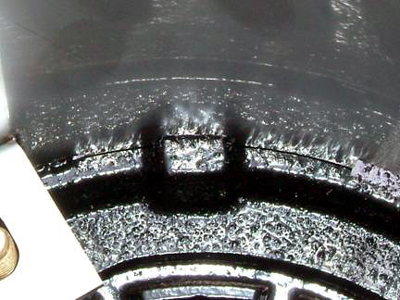

  3. 断熱材押えの排水溝部(突起:6ヶ所)は切欠きを行い、スキマをなくします。
