ドライ厨房用サニタリートラフ DRYに集水桝 STV-Mタイプを使用する仕様について

ドライ厨房用サニタリートラフ DRYに集水桝 STV-Mタイプを使用する仕様を下記に示します。

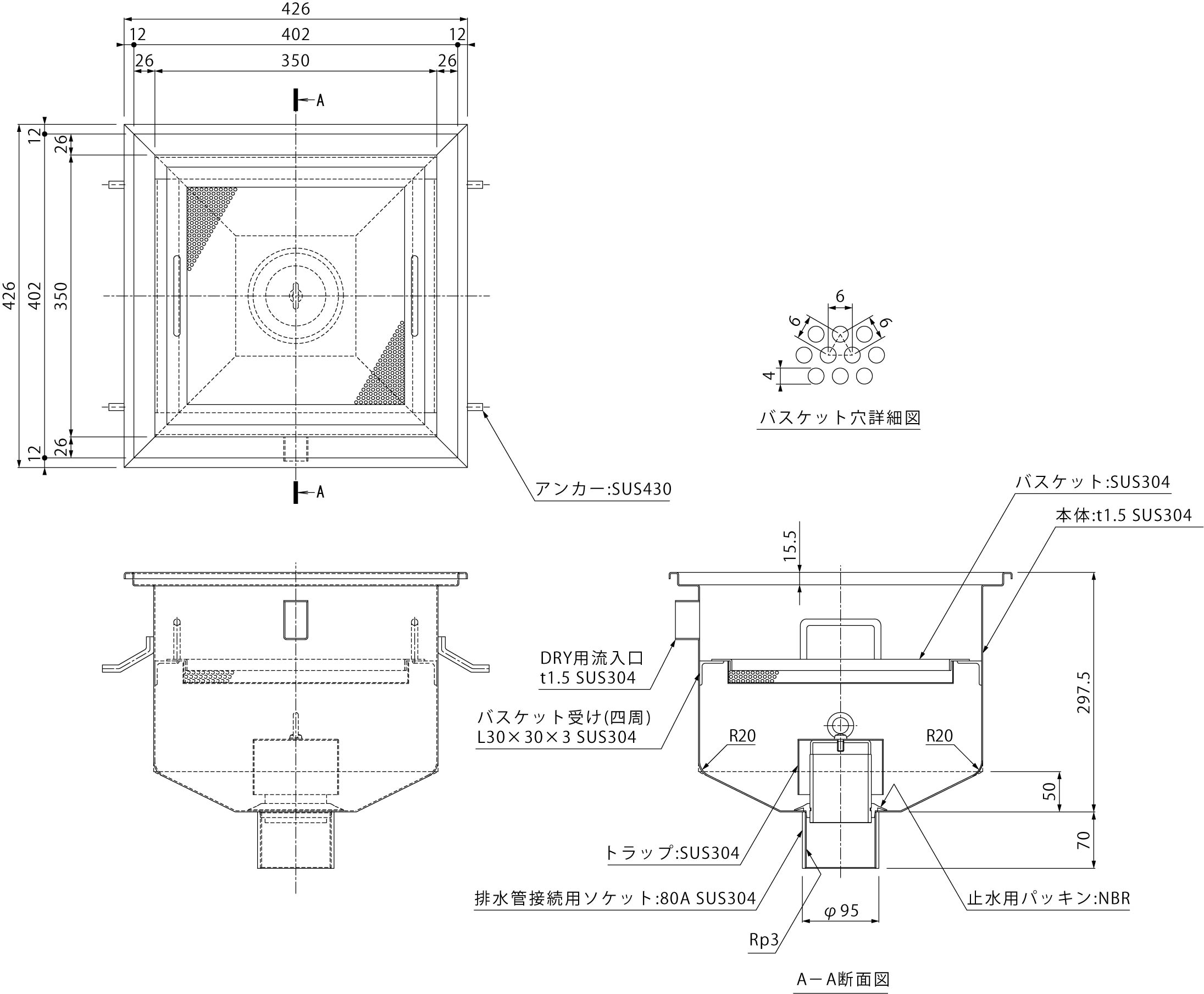

※上図はSTV-M350-05F-BT-80Aタイプを示します。
※目地幅をDRYと同じ12mmにしています。

※バスケットを引き上げる際にDRYと干渉しないようにバスケットの寸法を小さくしています。
※ゴミが下に落ちないようにバスケット受けアングルを四周に付けています。
