サニタリートラフ STV 横引き排水口（L○○）とグリース阻集器の納まりについて

• 製品分類：サニタリートラフ
• 分類番号：P220825
• 更新日：―

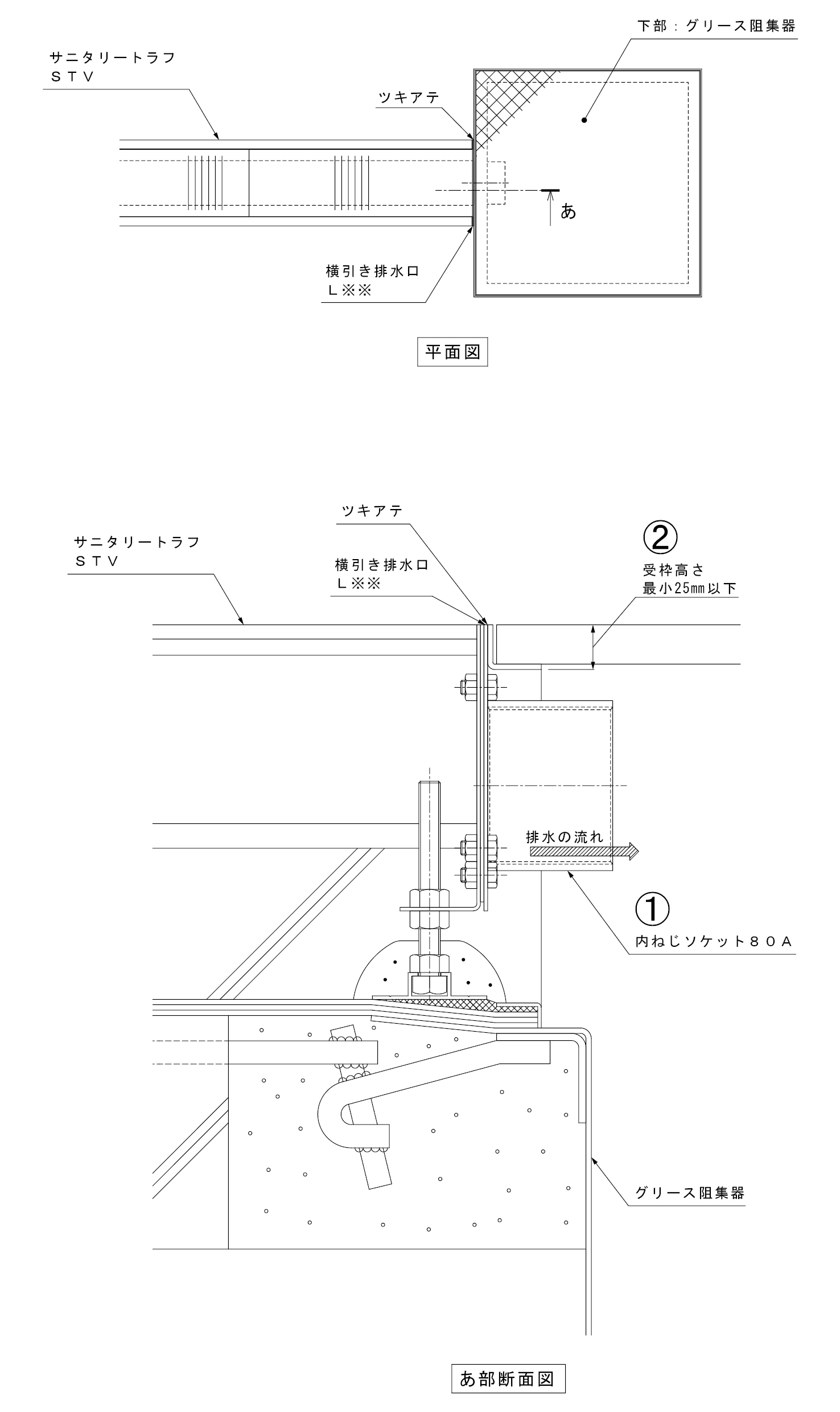

STV 横引き排水口（L○○）とグリース阻集器の参考納まりを下記に示します。

�@規格品はソケット80Aですが、パイプに変更も可能です。

�A受枠高さが26mm以上の場合は、受枠と六角ボルトが干渉してしまいますので、
　サニタリートラフ本体と横引き排水口をボルト固定ではなく溶接固定にすることで対応が可能です。
