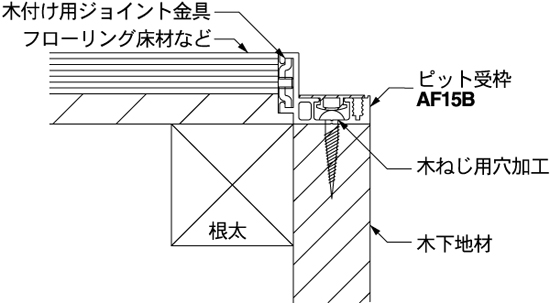

木付け用ピット受枠の納まり


木付け用ピット受枠の標準品との相違点

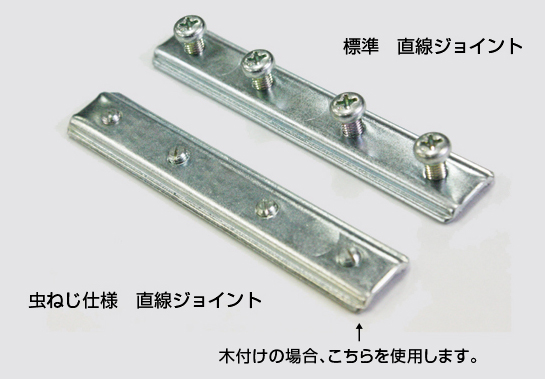

  1. 専用のジョイント金具を使用。固定用ねじが虫ねじとなっている。
  2. 木ねじ固定用の穴加工。φ5の穴加工をします。
  3. アンカーは付属しません。アンカーのかわりに木ねじが付属(木ねじのサイズは下部表を参照ください。)
  4. レベラーはバー材のみとなります。ただし、AF○○LBはタッピンねじM4×12が付属します。
  5. コーナー部材(エンドコーナー、アウトコーナー、インコーナーなど)はジョイント金具を使用せず溶接加工となります。

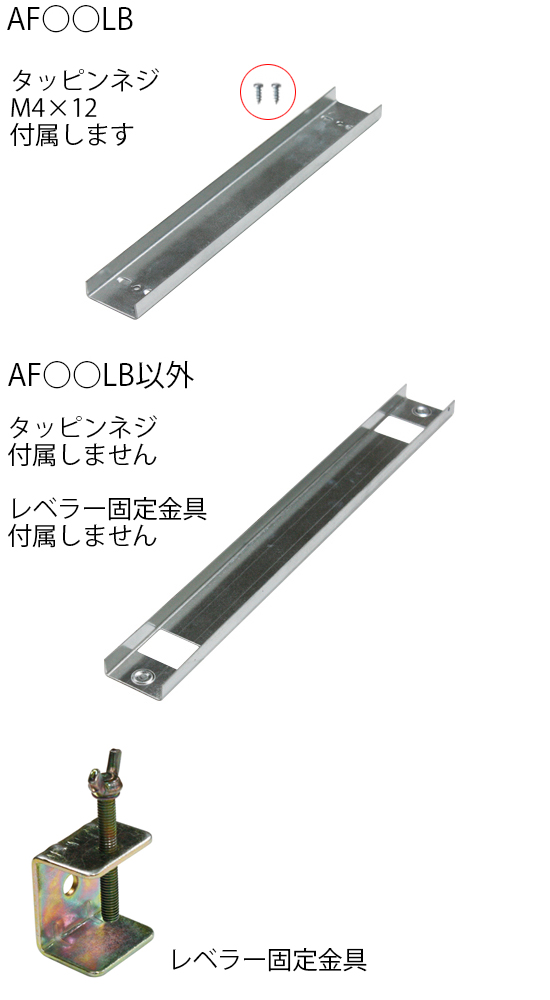

付属品について
AF○○LBの場合は、クリーンレベラー用のタッピンねじM4×12が付属します。
AF○○LB以外のクリーンレベラーには、タッピンねじは付属しません。
また、レベラー固定金具は付属しません。

※レベラー固定金具は付属しません。

木ねじのサイズ
受枠 木ねじ
AF03B、AF03LB 4.1×32
AF05B、AF05
AF15B、AF15LB 4.1×25
AF20B
AF25CF
AF25C
AF30A
AF42A
