インコーナー部用抜型付打込型受枠のC寸法
- 製品分類：ラインピット
- 分類番号：P070507
- 更新日：―
インコーナー部用抜型付打込型受枠のC寸法は、強度確保のため面取部（抜型）上部のコンクリートの厚みを60mm以上としてください。

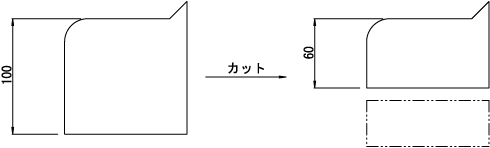

抜型の高さが100mmのため「C寸法は160mm以上」としております。ただし、抜型をカットし、面取部の高さを変えることでC寸法160mm以下にも対応できます。
例）C寸法120mmの場合。
（C寸法）120mm−（コンクリートの厚み）60mm＝（抜型高さ）60mm
