ステンレス製受枠SF03B〜20Bの小口付の仕様と割付図の表記について
製品分類:クリーンピット・ラインピット
分類番号:P220512
更新日:―
対象機種 ステンレス製受枠SF03B〜20B,SF03D〜20D
ステンレス製受枠SF03B〜20B,SF03D〜20Dの小口は、特に指示のない場合SUS FB5x25 L=31を溶接した仕様です。
例)SF05B
また、明細の記入例 割付図での表記は、下図のようになります。
【明細記入例】

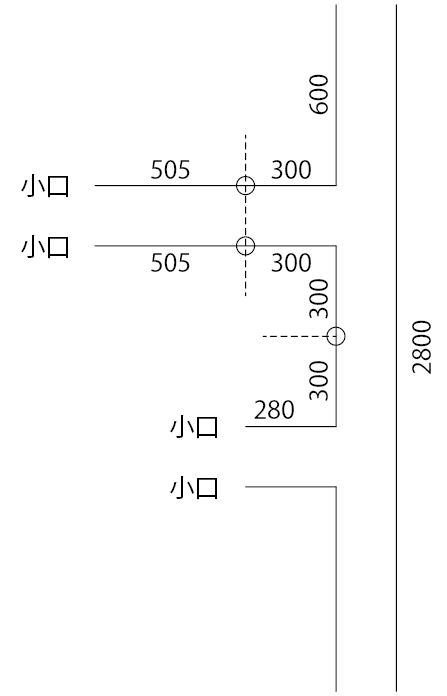

【割付図記入例】
