SEDS-E/SEDP-E 排水管接続用20Aニップルの取付方向について
製品分類:排水ユニット
分類番号:P240131
更新日:ー

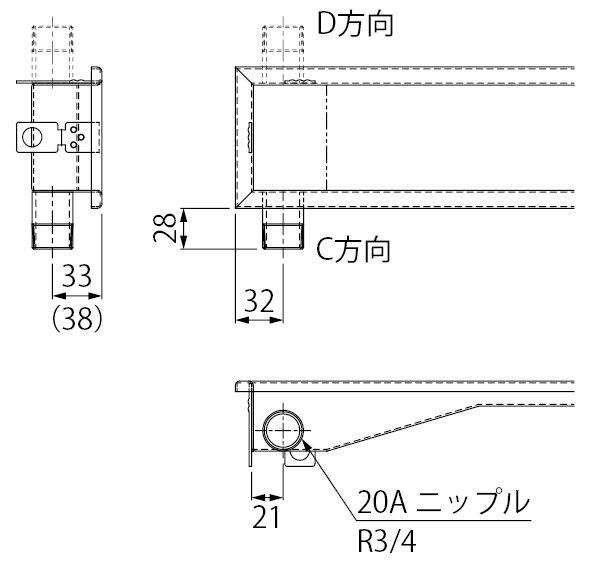

SEDS-E/SEDP-Eにつきまして、排水管接続用20Aニップルの取付方向は、下図の通り変更可能です。
ニップルの上部、端部からの芯寸法、突出寸法を示します。( )寸法はSEDP-Eの場合です。
※図の排水方向は、カタログ表記上のC方向を示します。
破線で示したニップルの方向はD方向を示します。
ご注文時に方向をご指示ください。
