屋根用EXジョイント SX（AX）11、SX（AX）12のホルダーピッチについて
- 製品分類：EXジョイント
- 分類番号：P080805
- 更新日：2019.08.06
SX（AX）11、SX（AX）12のホルダーピッチは、カバーの幅(W)に対して下表にて設定しています。
なお、ピッチが287.5mmの場合は下図のように、カバーはホルダーに必ずねじ固定を行います。 また、固定ねじについては、ステンレス製ドリルねじ ナベ頭M4×13を使用します。
| 製品符号 | カバー幅 | ホルダーピッチ |
|---|---|---|
| SX（AX）11 | 700>W | 500mm |
| 700≦W | 287.5mm | |
| SX（AX）12 | 595>W | 500mm |
| 595≦W | 287.5mm |
なお、ピッチが287.5mmの場合は下図のように、カバーはホルダーに必ずねじ固定を行います。 また、固定ねじについては、ステンレス製ドリルねじ ナベ頭M4×13を使用します。

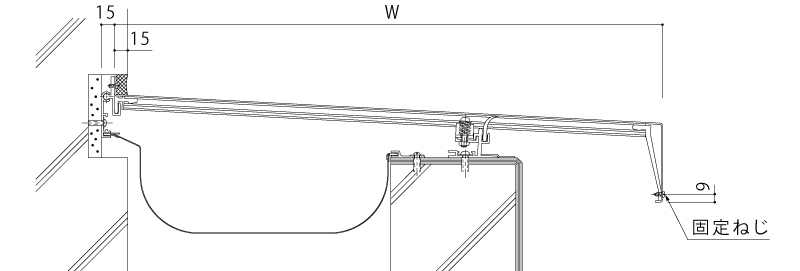

SX（AX）11タイプ断面図
SX（AX）12タイプ断面図
