人工地盤用エキスパンションジョイントのカバーセット時の注意点について
製品分類:EXジョイント
分類番号:P081118
更新日:―
人工地盤用エキスパンションジョイントボルト固定タイプ(JX-GHX、JX-GCP、JX-HE) のカバーセット時の注意点をまとめました。
@EXジョイント人工地盤用カバーは構造上、上下方向(+Z方向および-Z方向)の変位にも追従します。
カバーが浮き上がり変位に追従する構造のためボルトナットを締めすぎると大きな地震などの変位時にカバーが浮き上がらず本来の機能を発揮することができなくなります。

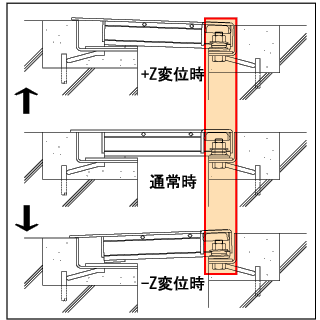

±Z方向の変位時の追従機能図
Aカバーセット時の部品は、カバー、座金、弾発部材、座金、ナット、キャップの順で装着してください。
弾発部材はブッシュとスプリングの仕様があります。

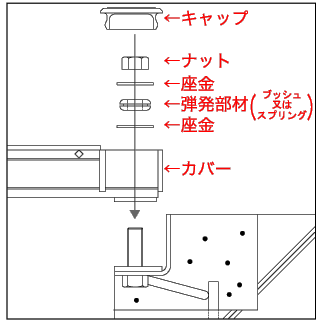

カバーセット時の部品装着順
(上図はJX-GCPの場合)
Bナットの締め付け具合は、ボルトのねじが2〜3山出るくらいを目安にしてください。

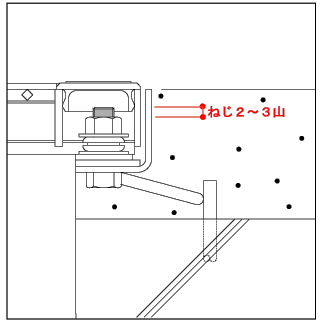

ナット締め付け目安
