人工地盤用エキスパンションジョイントJXシリーズの端部の納まりについて
製品分類:EXジョイント
分類番号:P090217
更新日:―

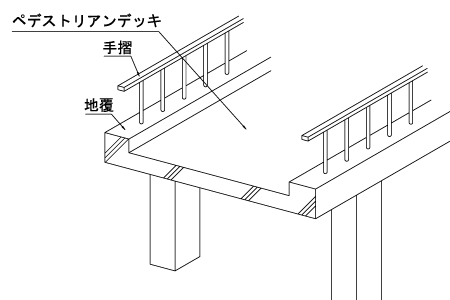

JXシリーズはペデストリアンデッキ等の床に使用されます。ペデストリアンデッキの端部は物が転落しないようにするため、また手摺等の土台として使用するために幅200mm程度・高さ200mm程度の立ち上がりが設けられています。この立ち上がりを地覆といいます。

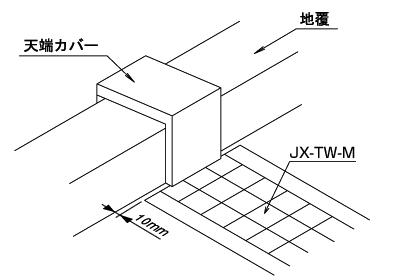

Y方向(梁間方向)の動きを確保するために、JXシリーズの端部は地覆とJXシリーズのカバーの間に10mmのクリアランスを設けた納まりとなります。地覆部のすきまは天端カバー等で覆います。
