耐火帯のフレーム形状について


耐火帯のフレーム形状は「L型」、「Z型」、「AE用L型」の3種類があり、下記のように製品によってフレームの組み合わせを変えて設定しています。

L型

Z型

AE用L型

処理:溶融亜鉛合金めっき
製品符号 フレームの組み合わせ
S(A)X11L
S(A)X22(A)H(L)
S(A)X66H(L)
50F
100F
50G
100G
150G
200G
L型フレーム+L型フレーム

S(A)X12L
S(A)X23(A)H(L)
S(A)X56AH(L)
50F
100F
50G
100G
150G
200G

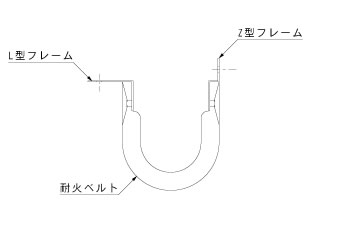

L型フレーム+Z型フレーム

S(A)X22AEH(L) 50G
100G
150G
200G
AE用L型フレーム+AE用L型フレーム

S(A)X23AEH(L) 50G
100G
150G
200G
AE用L型フレーム+Z型フレーム

S(A)X11L
S(A)X12L
S(A)X22(A)H(L)
S(A)X23(A)H(L)
S(A)X66H(L)
S(A)X56AH(L)
S(A)X22AEH(L)
S(A)X23AEH(L)

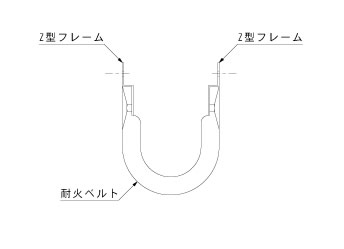

300G Z型フレーム+Z型フレーム
