EXジョイント建物用 床−床(66)用の寸法について
製品分類 EXジョイント 分類番号 P140627

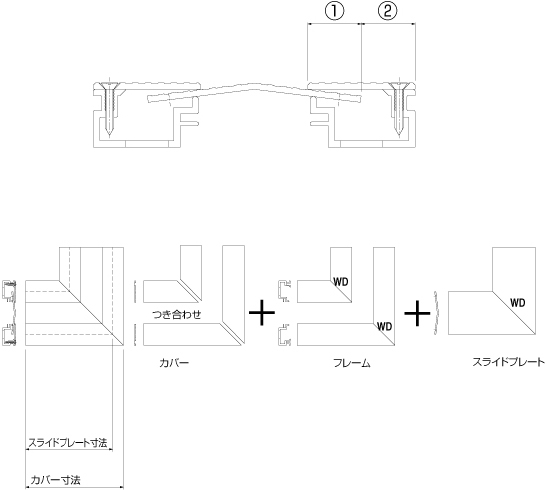

EXジョイント建物用 床−床(66)用のスライドプレートのカバー下への飲み込み寸法は 下表の通りです(寸法@)

  W寸法 スライド
プレート寸法
カバー
(フレーム)
寸法
飲み込み
寸法@
カバー
(フレーム)
寸法ー(飲み込み寸法@)=A
AX66-50G 150 84 50 17 33
AX66-100G 250 154 75 27 48
AX66-150G 350 234 100 42 58
AX66-200G 450 305 125 52.5 72.5
SX66-50G 150 100 50 25 25
SX66-100G 250 175 75 37.5 37.5
SX66-150G 350 250 100 50 50
SX66-200G 450 325 125 62.5 62.5
SX66-300G 550 380 170 85 85
SX66-50F 200 129.8 75 39.9 35.1
SX66-100F 350 230 125 65 60
下図のような90°コーナー部の場合は、スライドプレートの寸法は カバー寸法  Aとなります。



また、この場合
カバーは斜めカットの付き合わせ(バラ) フレームとスライドプレートはコーナー溶接(WD)の一体もの となります。
