振動台試験機について
製品分類:EXジョイント
分類番号:P170829
更新日:―

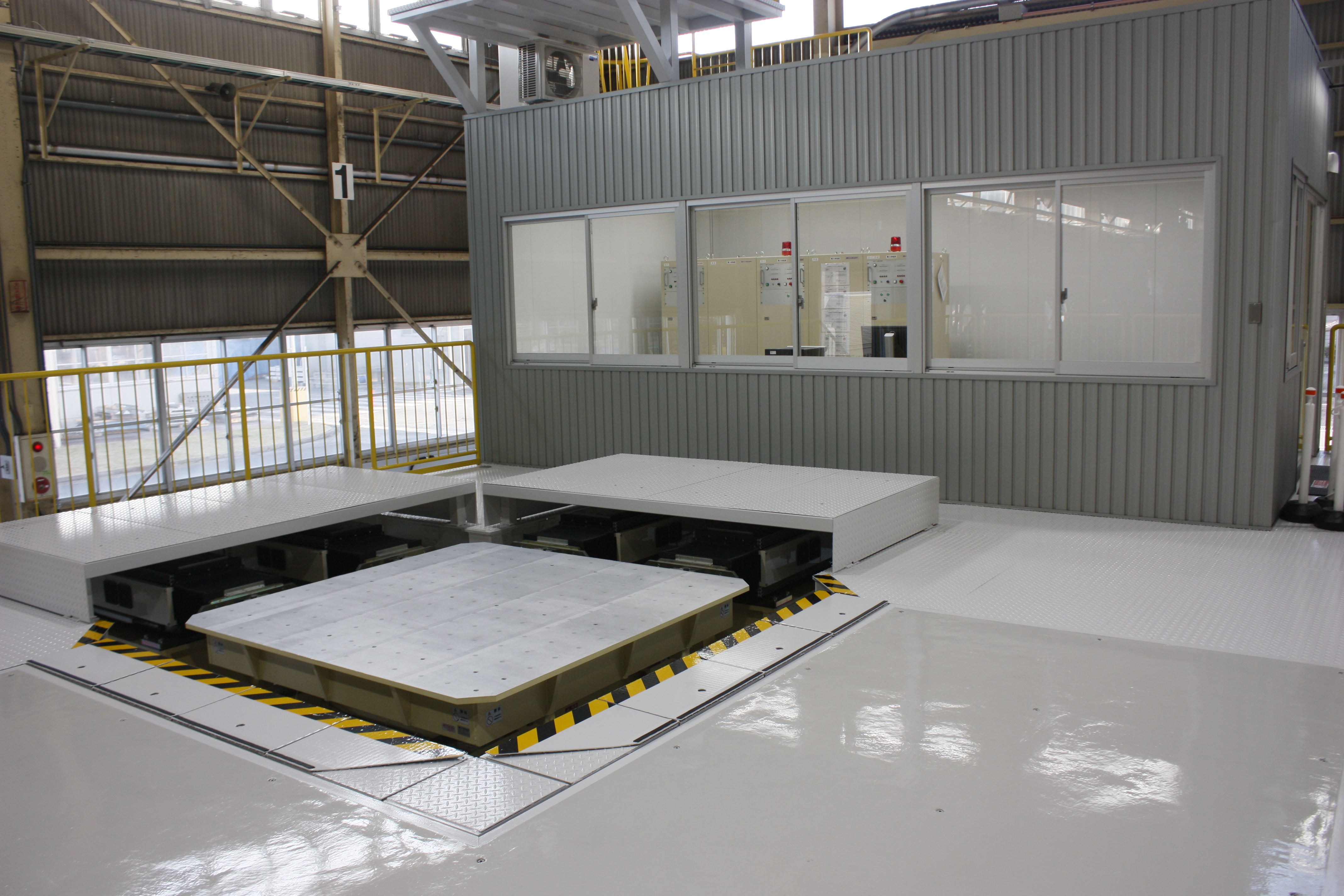

・振動台試験機 写真

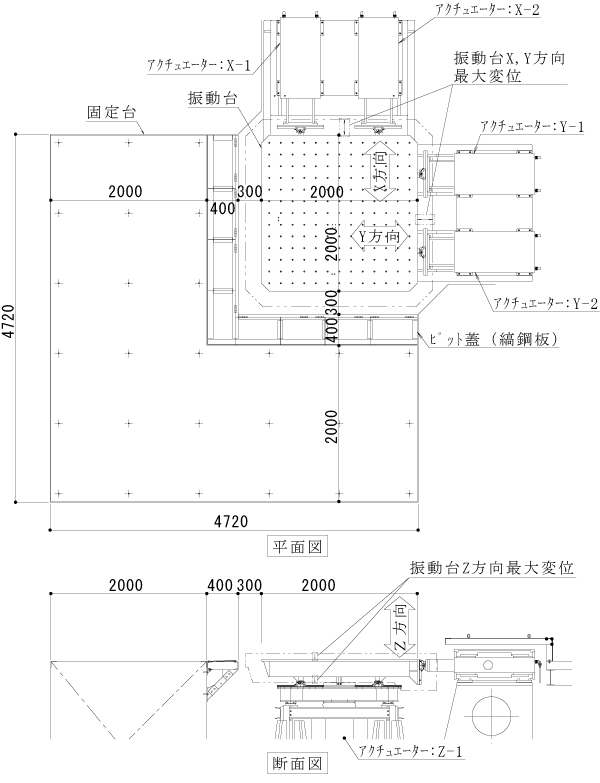

・振動台試験機 図面
・振動台試験機 性能
項目
仕様
設備名
3次元永久磁石地震波振動台総合システム
型式
SPT3D-20K-85L2-80T
装置総質量
約10トン
最大搭載質量
8000kg
振動台寸法
2000mm×2000mm
振動台支持方式
リニアスライド軸受独立駆動方式
駆動方式
永久磁石方式電動型
受給電源
三相 AC200V
周波数範囲
0.1Hz〜100Hz
加振方向
X方向、Y方向、Z方向(多軸同時制御可能)
加振能力(無負荷時)
-
X方向
Y方向
Z方向
地震波
最大加速度
2.00G
(19.6m/s
2
)
2.00G
(19.6m/s
2
)
1.53G
(14.9m/s
2
)
正弦波
最大加速度
2.00G
(19.6m/s
2
)
2.00G
(19.6m/s
2
)
0.76G
(7.4m/s
2
)
最大速度
120cm/s
120cm/s
100cm/s
最大変位
±200mm
±200mm
±75mm
振動台試験機 動画
