EXジョイント人工地盤用 JX-HEの幅決めプレートについて
製品分類 EXジョイント 分類番号 P190514
JX-HEの幅決めプレートの部品構成は、次のようになります。

プレート(溶融亜鉛めっき鋼板 t3.2)×1
U曲げ金具(サドルクリップB型 H=19用)×2
止めねじM8×19(すり割り付)×2

受枠の定尺長さL=1800に対して、幅決めプレートは3セット付属します。

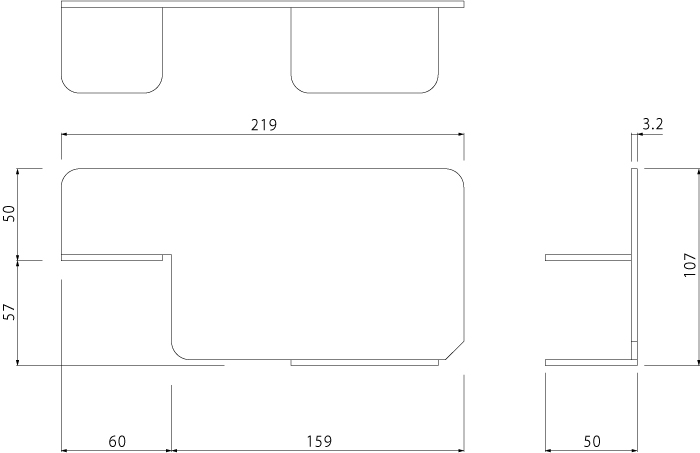

形状


受枠への取付状態


六角ボルトに干渉しないように3ヶ所取り付けます。
