EXジョイント建物用AX23A（50G〜200G）の貼付け（後付け）小口カバーの形状について

EXジョイント建物用AX23A（50G〜200G）の貼付け（後付け）小口カバーの形状を下記に示します。

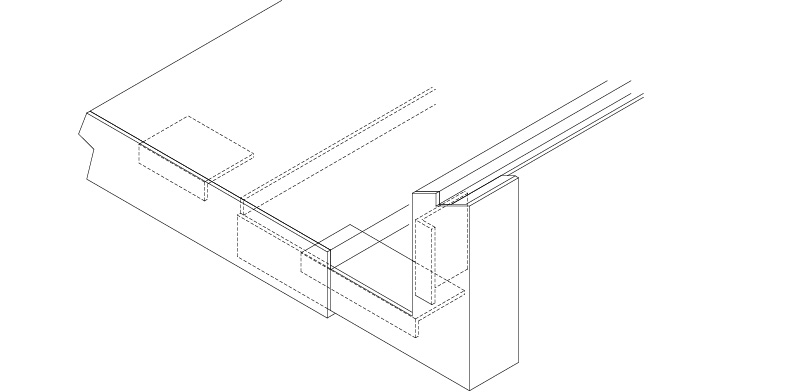

貼付用（後付用）平小口　右用（左用は左右対称になります）

・アウトカバー用


・インカバー用


製品符号 A寸法 B寸法
AX23A-50G 115 57.5
AX23A-100G 147 107
AX23A-150G 197 157.5
AX23A-200G 248 207

・取付前

・取付後




貼付用（後付用）内L小口　右用（左用は左右対称になります）

・アウトカバー用


・インカバー用


製品符号 A寸法 B寸法
AX23A-50G 115 57.5
AX23A-100G 147 107
AX23A-150G 197 157.5
AX23A-200G 248 207

・取付前

・取付後

製品ページはこちら：AX23A
