EXジョイント建物用AX23AE（50G〜200G）の貼付け（後付け）小口カバーの形状について
- 製品分類：EXジョイント
- 分類番号：P220329
EXジョイント建物用AX23AE（50G〜200G）の貼付け（後付け）小口カバーの形状を下記に示します。

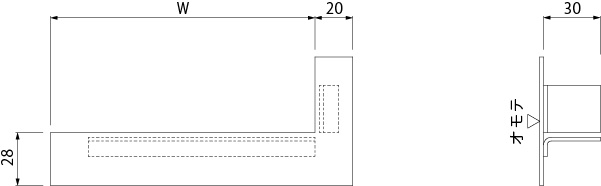

貼付用（後付用）平小口 右用（左用は左右対称になります）
貼付用（後付用）平小口 右用（左用は左右対称になります）
| 製品符号 | W寸法 |
|---|---|
| AX23AE-50G | 85 |
| AX23AE-100G | 140 |
| AX23AE-150G | 245 |
| AX23AE-200G | 320 |

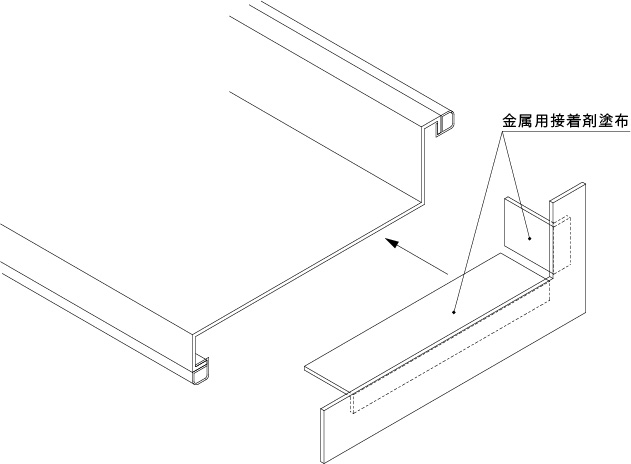

・取付前
貼付用（後付用）内L小口 右用（左用は左右対称になります）
貼付用（後付用）内L小口 右用（左用は左右対称になります）
| 製品符号 | W寸法 |
|---|---|
| AX23AE-50G | 85 |
| AX23AE-100G | 140 |
| AX23AE-150G | 245 |
| AX23AE-200G | 320 |
