車止め用鎖の長さについて

• 製品分類：車止め
• 分類番号：P010217
• 更新日：―

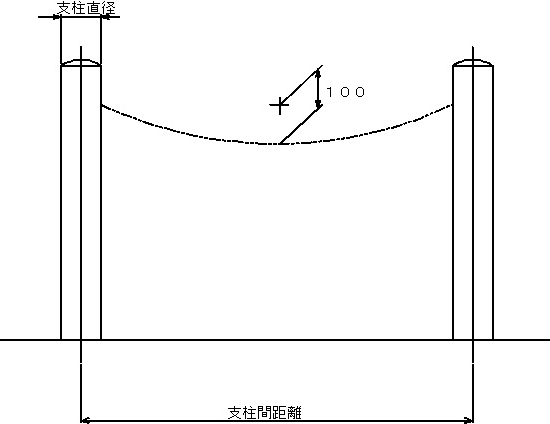

車止めに鎖を取り付ける場合の、各支柱直径と支柱間距離における鎖の長さの値は、下表のようになります。

UD・EF・EA・EC

支柱直径	支柱間距離
	1000mm	1500mm	2000mm	2500mm	3000mm
φ48.5	980	1470	1970	2460	2960
φ60.5	970	1460	1950	2450	2950
φ76.3	950	1440	1940	2440	2930
φ101.6	930	1420	1910	2410	2910
φ114.3	920	1410	1900	2400	2900
φ165	870	1360	1850	2350	2850
φ267	770	1260	1750	2250	2740

上記の値は、鎖のたわみ量が約100mmの場合の値です。また、鎖のピッチ、鎖座や鎖取付金具などの寸法は考慮していない、計算値による鎖長さです。
※設定サイズは機種によって異なります。詳しくは製品カタログをご覧ください。
