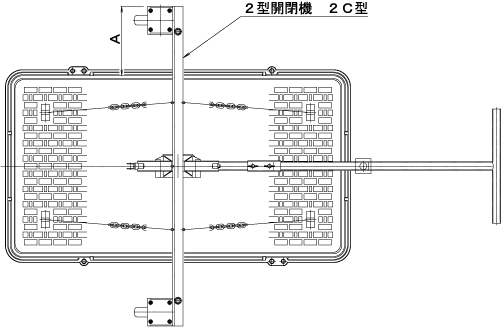

鉄蓋開閉機 2C型の適応機種 SMR-600×1200、SMKY-700×1000、SMKY-800×1200、SMKY-900×1200を開閉する際は、下図のように短手方向をまたぐ方向に鉄蓋開閉機本体を置き、開閉してください。
また、本体長さが1260mmですので、受枠の目地外からA寸法以上のスペースが必要です。
必要A寸法を下表に示します。
製品符号および呼称 |
A |
SMR-600×1200 |
275 |
SMKY-700×1000 |
220 |
SMKY-800×1200 |
170 |
SMKY-900×1200 |
120 |
