MKSS-6・MKSS-2、受枠からアンカーまでの出寸法について

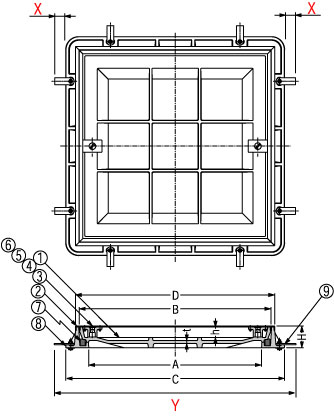

MKSS-6・MKSS-2、受枠からアンカーまでの出寸法を下図のXと示します。

寸法表
呼称 A B C D H h t L1 L2 X Y 把手数
MKSS-6 MKSS-2
3545 350 416 510 442 75 40 6 6 200 457 40 590 2
4555 450 516 610 542 8 320 575 690
6070 600 666 760 692 10 6.5 450 725 840
7555 750 816 910 842 8 8 600 875 990 4
