情報BOX用鉄蓋 CMZ-600の開閉方法について


情報BOX用鉄蓋 CMZ-600の開閉方法を以下に示します。

@マイナスドライバーを用いてA(ロック部キャップ)、B(鉄蓋引き上げ部キャップ)、C(縁切部キャップ)と取り外します。
取り外したキャップは紛失しないように注意してください。

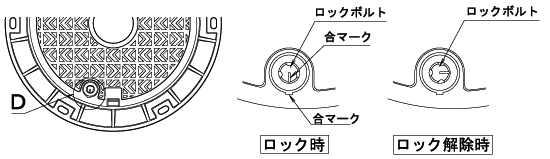

A専用ハンドルのロック開閉部を鉄蓋D部のロックボルト頭部に合わせ、90°回転させます。

ロックをかける時:合マークが合致するように時計回りに90°回す。
ロックを解除する時:反時計回りに90°回す。

B専用ハンドルの縁切部を鉄蓋E部の縁切用バール穴に差し込んで、蓋の食い込みを解除します。

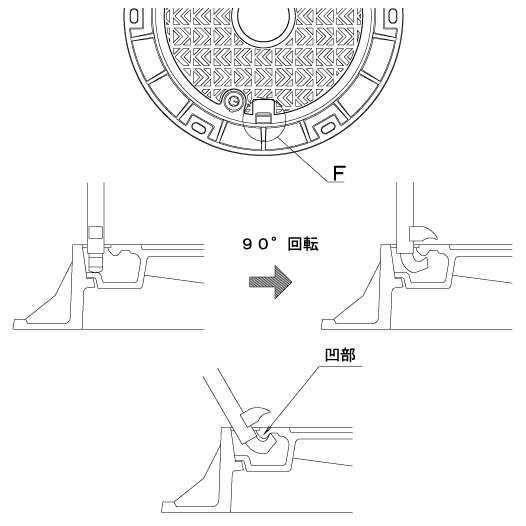

C専用ハンドルの引き上げ部を鉄蓋F部の引き上げ用バール穴に差し込んで、90°回転させます。この時、フック部を確実に蓋の凹部に引っ掛けてください。


D蓋を持ち上げながら、蝶番が蝶番ガイドから完全に抜けるまで手前に引き寄せます。

E蓋を軽く持ち上げ、手前に引き寄せながら水平旋回します。
蓋の開閉作業中は蓋と枠の間に手などを挟まないよう注意して作業を行ってください。
