スマートスリット：SKFT枠，スマートトラフ：SCTT枠の割付方法について
- 製品分類：スマートスリット・スマートトラフ
- 分類番号：P140606
- 更新日：―
スマートスリット：SKFT枠，スマートトラフ：SCTT枠の割付方法を以下に示します。
枠の端尺最小寸法はL=300mm（エンドプレート板厚3.2mmは含まない）です。

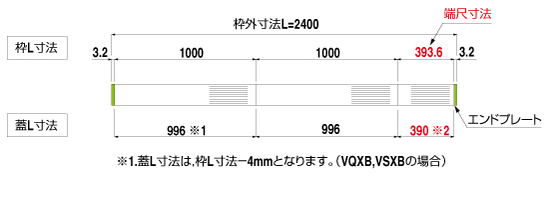

1.端尺最小寸法300以上の場合
下図の割付けとなります。（枠外寸法L=2400両側エンドプレート付の場合）

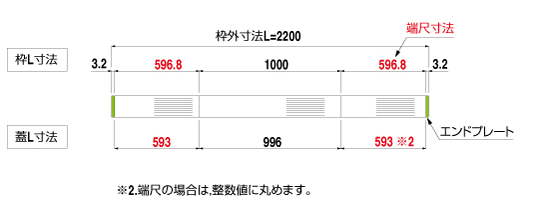

2.端尺最小寸法300未満の場合
端尺寸法が300以上となるように変更して割付けします。
（枠外寸法L=2200両側エンドプレート付の場合）
