スマートスリット　SCFS，SCFT　スマートトラフ　SCTS，SCTT
枠端部の呼称について

対象機種
受枠：スマートスリット    SCFS，SCFT
　　　スマートトラフ　    SCTS，SCTT　

●スマートスリット　SCFS，SCFT　スマートトラフ　SCTS，SCTT　はスリットに対して対称となるため左右が発生しません。片側外エンド、両側外エンドとなります。

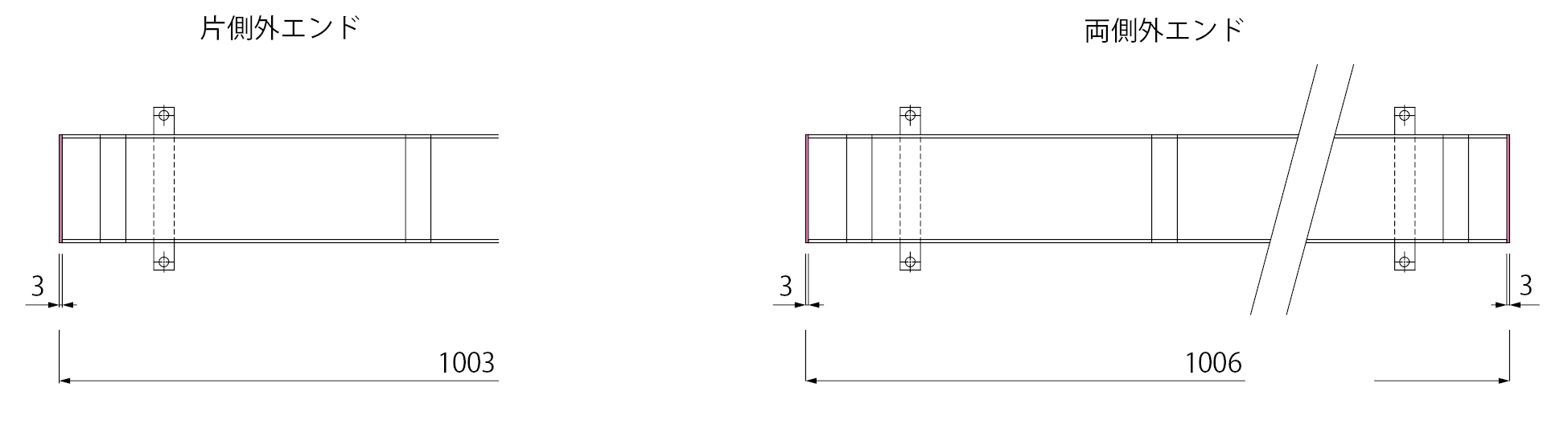

呼称 エンドプレートの位置
片側外エンド エンドプレートが片側で外側に当てる。L=1003（1003.2）
両側外エンド エンドプレートが両側で外側に当てる。L=1006（1006.4）
※SCFS，SCTSの定尺用の寸法を示します。（　）内はSCFT，SCTTの定尺用の場合を示します。

SCFS(SCFT)


SCTS(SCTT)


※関連ワンポイント：P220721　ワンポイント情報　スマートスリット　SKFS，SKFT　枠端部の呼称について
