Ｕ字溝用スリット蓋 ボーダースリット スライドスクリューロック部の開閉に使用するプラスドライバーについて
- 製品分類：Ｕ字溝用スリットみぞ蓋
- 分類番号：P061228
- 更新日：―

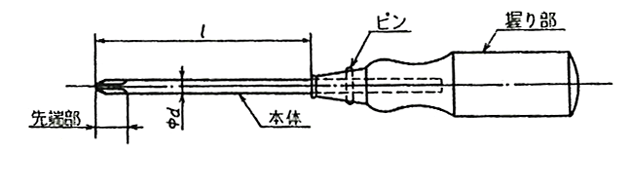

プラスドライバーの規格はJIS規格 B4633 十字ねじ回しとして規定されており、呼び番号・形状･寸法は下表および図のとおりです。（一部抜粋）
・普通型

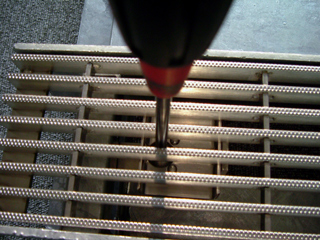

一般的に使用されているプラスドライバーは、呼び2番が多く、スライドスクリューロック部に使用可能です。
【開口寸法】
| 呼び番号 | φd（軸径） | L寸法 |
|---|---|---|
| 1番 | 5 | 75 |
| 2番 | 6 | 100 |
| 3番 | 8 | 150 |
・普通型
一般的に使用されているプラスドライバーは、呼び2番が多く、スライドスクリューロック部に使用可能です。
【開口寸法】
| タイプ | 呼称 | すきま |
|---|---|---|
| ステンレス製グレーチング | VSMQ | 9mm |
| スチール製グレーチング | VQXB | 10mm |
