ボーダースリット 枠：BKIS-E S=100 目地部 断面詳細について
- 製品分類：ボーダースリット
- 分類番号：P070531
- 更新日：2019.12.26

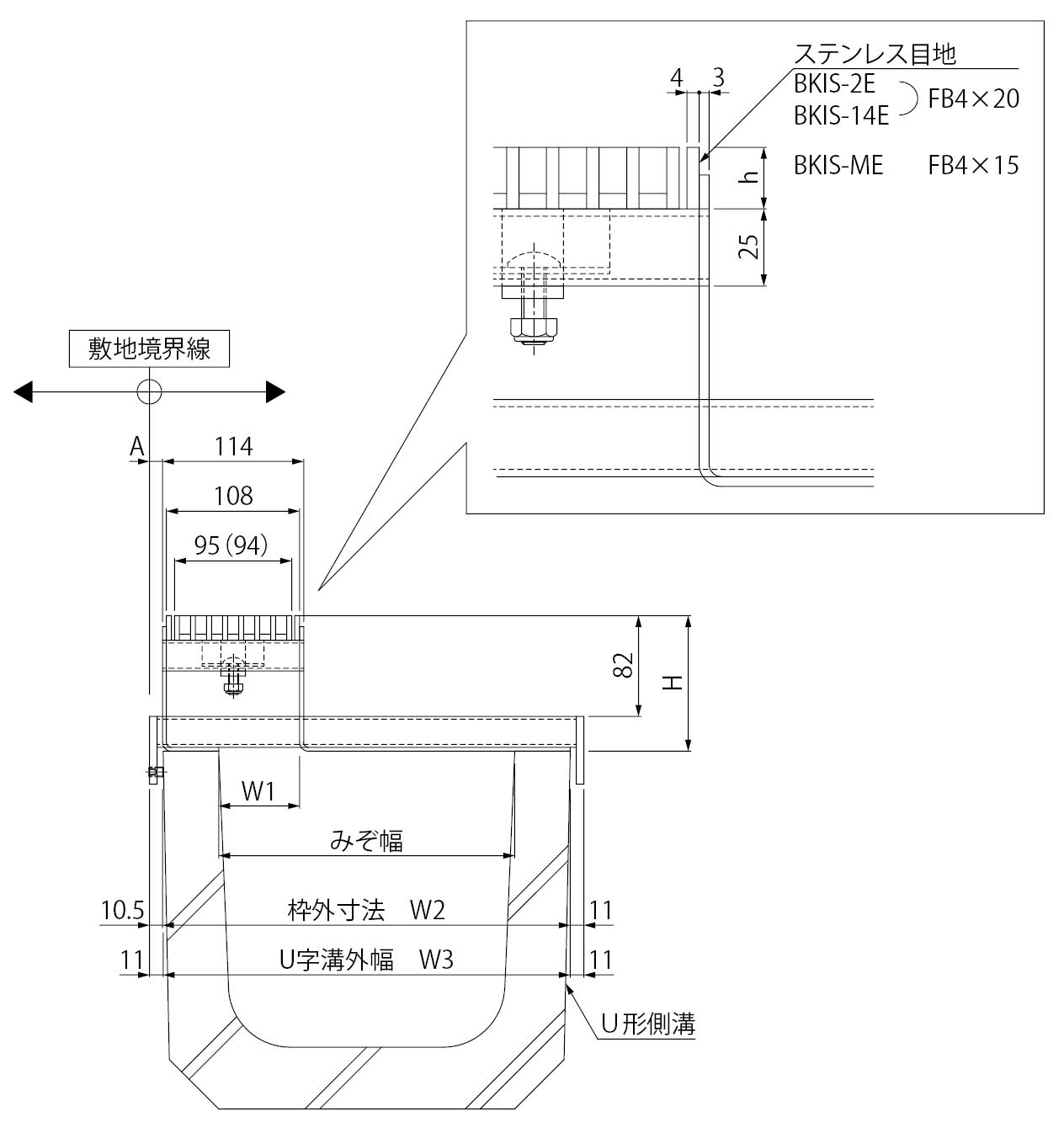

ボーダースリット枠：BKIS-E S=100の立ち上がり外寸法と固定金具外端まで寸法（カタログＡ寸法）は、下記のようになっています。
| 枠呼称 | みぞ幅 | W1 | W2 | W3 | A | H | h |
|---|---|---|---|---|---|---|---|
| BKIS-14E-1520 S=100 | 150 | 80.7 | 210.5 | 210 | 10.5 | 125 | 20 |
| BKIS-14E-1820 S=100 | 180 | 75.7 | 250.5 | 250 | 10.5 | 125 | 20 |
| BKIS-14E-2420 S=100 | 240 | 65.7 | 330.5 | 330 | 10.5 | 125 | 20 |
| BKIS-14E-3020 S=100 | 300 | 60.7 | 400.5 | 400 | 10.5 | 125 | 20 |
| BKIS-2E-1520 S=100 | 150 | 80.7 | 210.5 | 210 | 10.5 | 110 | 20 |
| BKIS-2E-1820 S=100 | 180 | 75.7 | 250.5 | 250 | 10.5 | 110 | 20 |
| BKIS-2E-2420 S=100 | 240 | 65.7 | 330.5 | 330 | 10.5 | 110 | 20 |
| BKIS-2E-3020 S=100 | 300 | 60.7 | 400.5 | 400 | 10.5 | 110 | 20 |
| BKIS-ME-1515 S=100 | 150 | 80.7 | 210.5 | 210 | 10.5 | 110 | 15 |
| BKIS-ME-1815 S=100 | 180 | 75.7 | 250.5 | 250 | 10.5 | 110 | 15 |
| BKIS-ME-2415 S=100 | 240 | 65.7 | 330.5 | 330 | 10.5 | 110 | 15 |
| BKIS-ME-3015 S=100 | 300 | 60.7 | 400.5 | 400 | 10.5 | 110 | 15 |
