ボーダースリット　BKIS-Eの枠端部の仕様について

• 製品分類：Ｕ字溝用スリットみぞ蓋
• 分類番号：P180524
• 更新日：―

ボーダースリット　BKIS-Eの枠端部の仕様は、下図のとおりです。
スリット幅S=100、S=60、S=24により異なります。

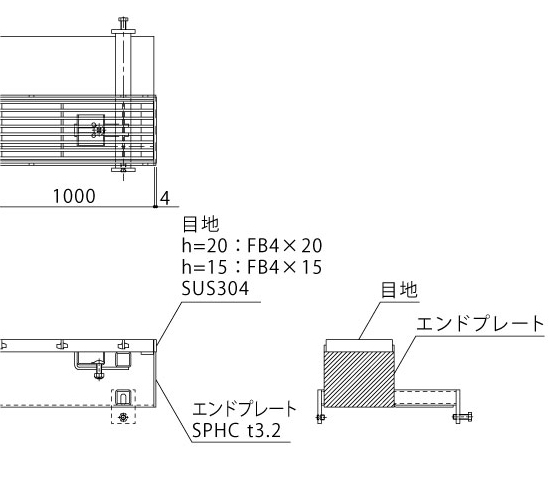

BKIS-E　S=100

定尺用の受枠に片側エンドプレートを付けた場合の受枠の長さはL=1004になります。

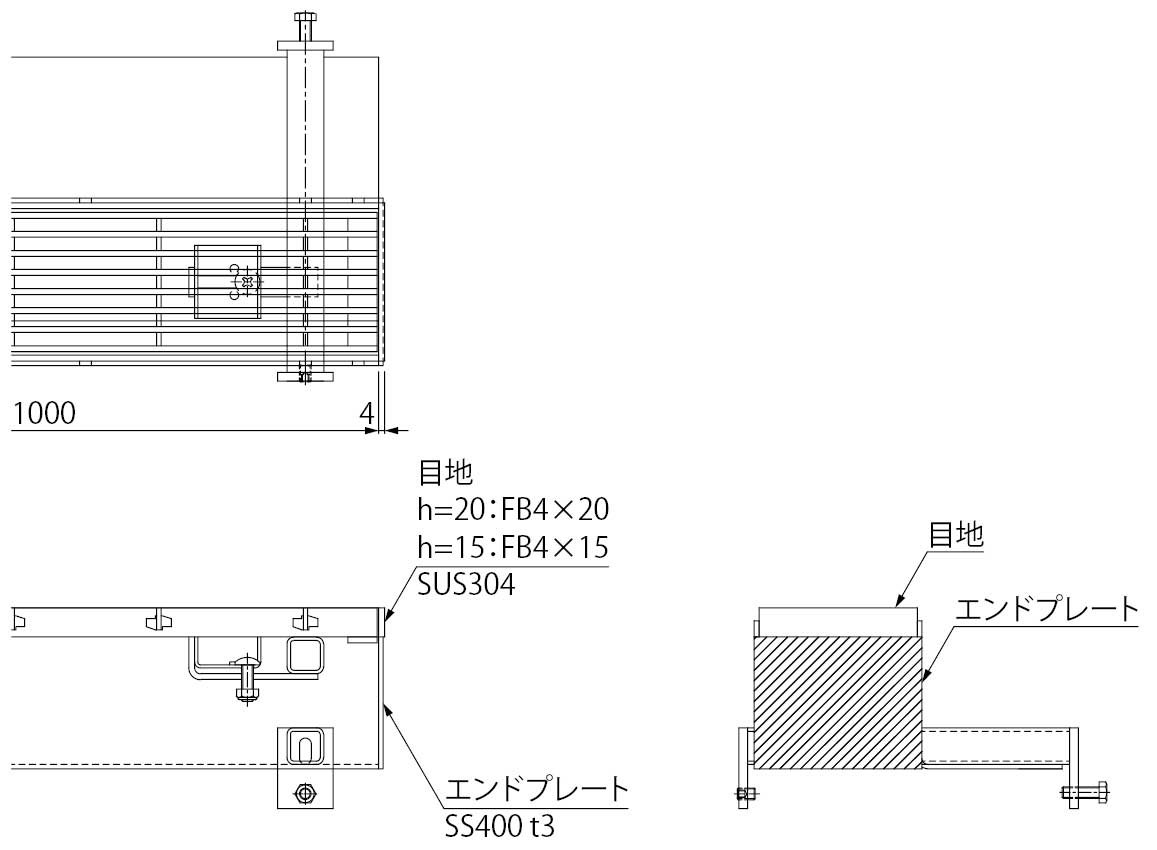

BKIS-E　S=60

定尺用の受枠に片側エンドプレートを付けた場合の受枠の長さはL=1004になります。


BKIS-E　S=24

定尺用の受枠に片側エンドプレートを付けた場合の受枠の長さはL=1003.2になります。
