ワンポイント情報
ボーダースリット・センタースリット・バーチカルスリット・スマートスリットのご注文の際の寸法について
製品分類 ボーダースリット・センタースリット・バーチカルスリット・スマートスリット 分類番号 P190425
対象機種:
BKIT-E,BKIT-EB,BKIS-E,BKITL-R5S,BCIT-E,BCIS-E,BKIA-E
VSL,VTL,EVSL,EVLT
SKFS,SKFT,SCFS,SCFT

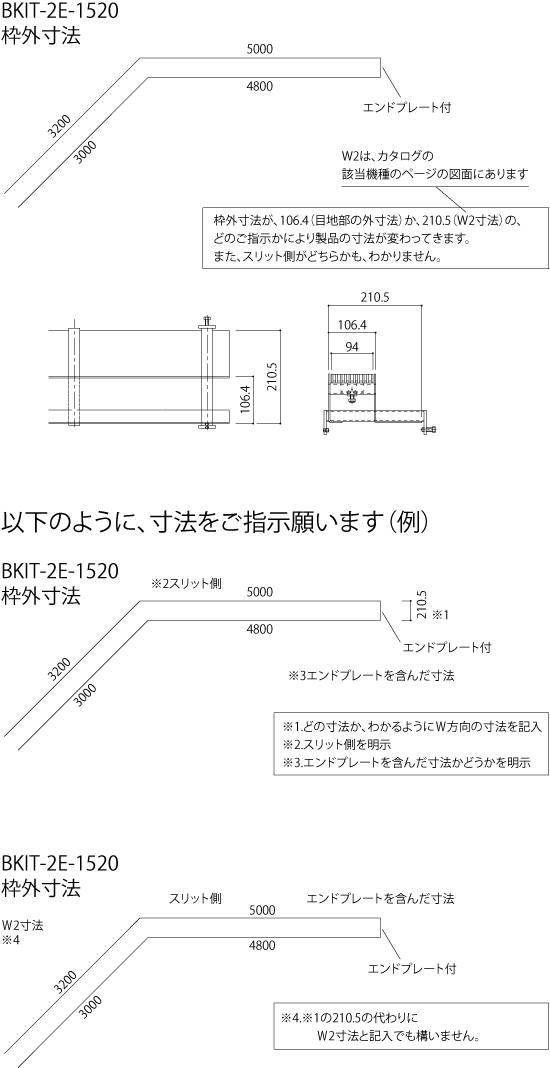

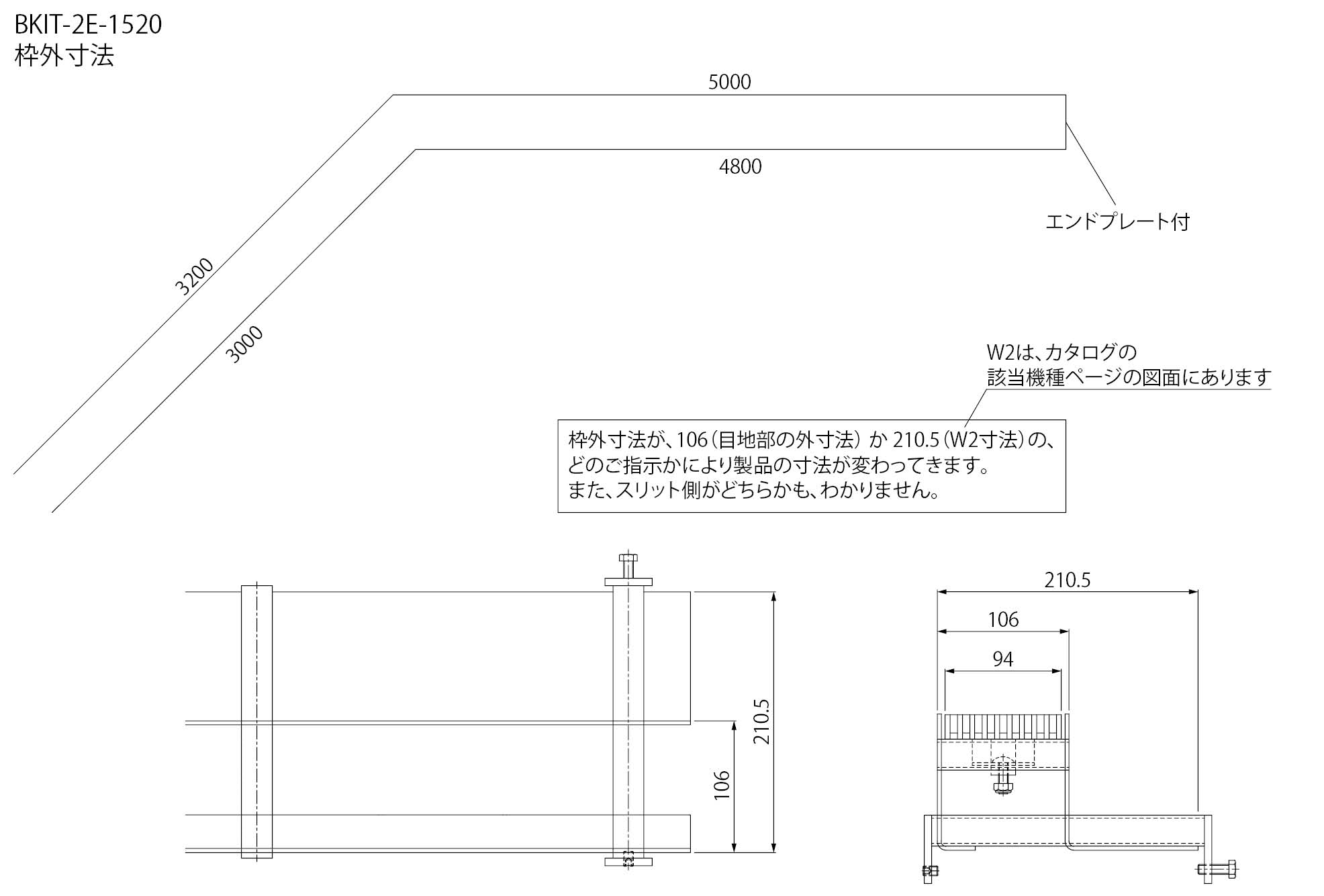

下図のように、枠外寸法が、どの寸法を対象としたか、わかりづらい場合や、 ななめ加工などで、製品の寸法が、変わる場合があります。

その場合

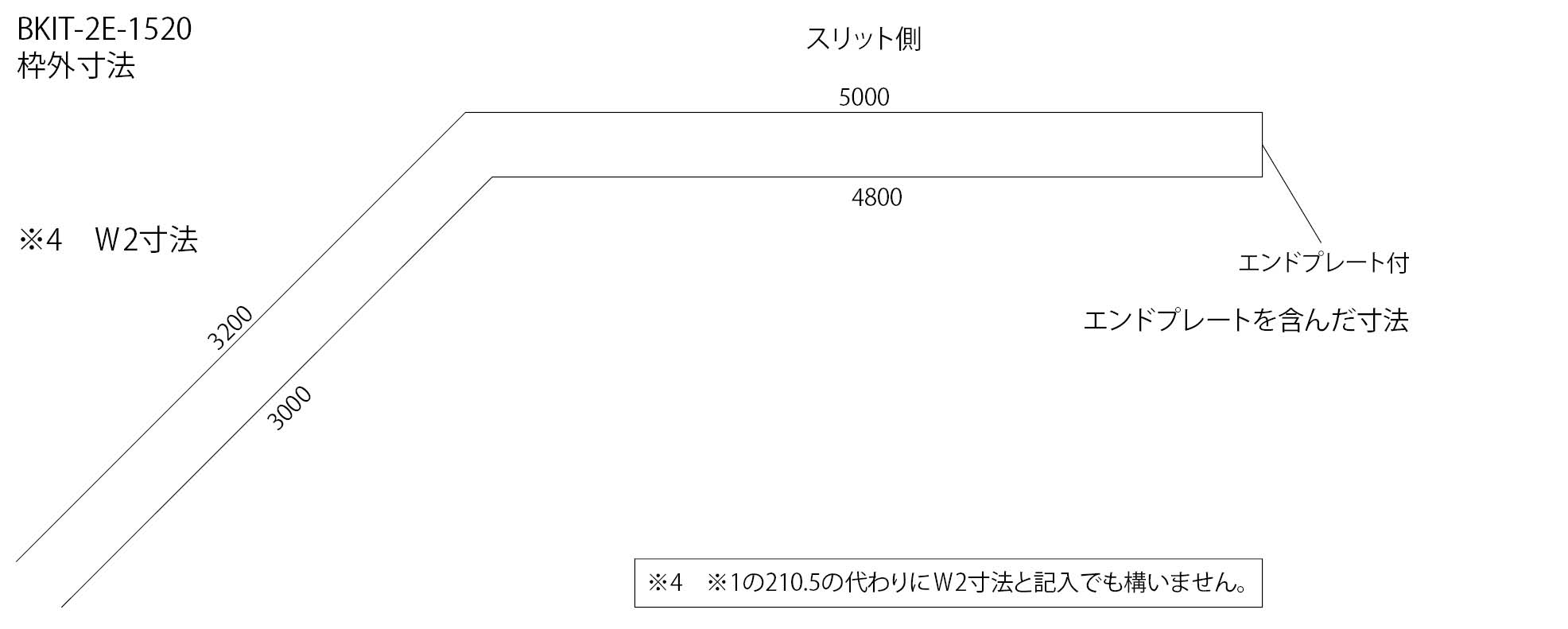

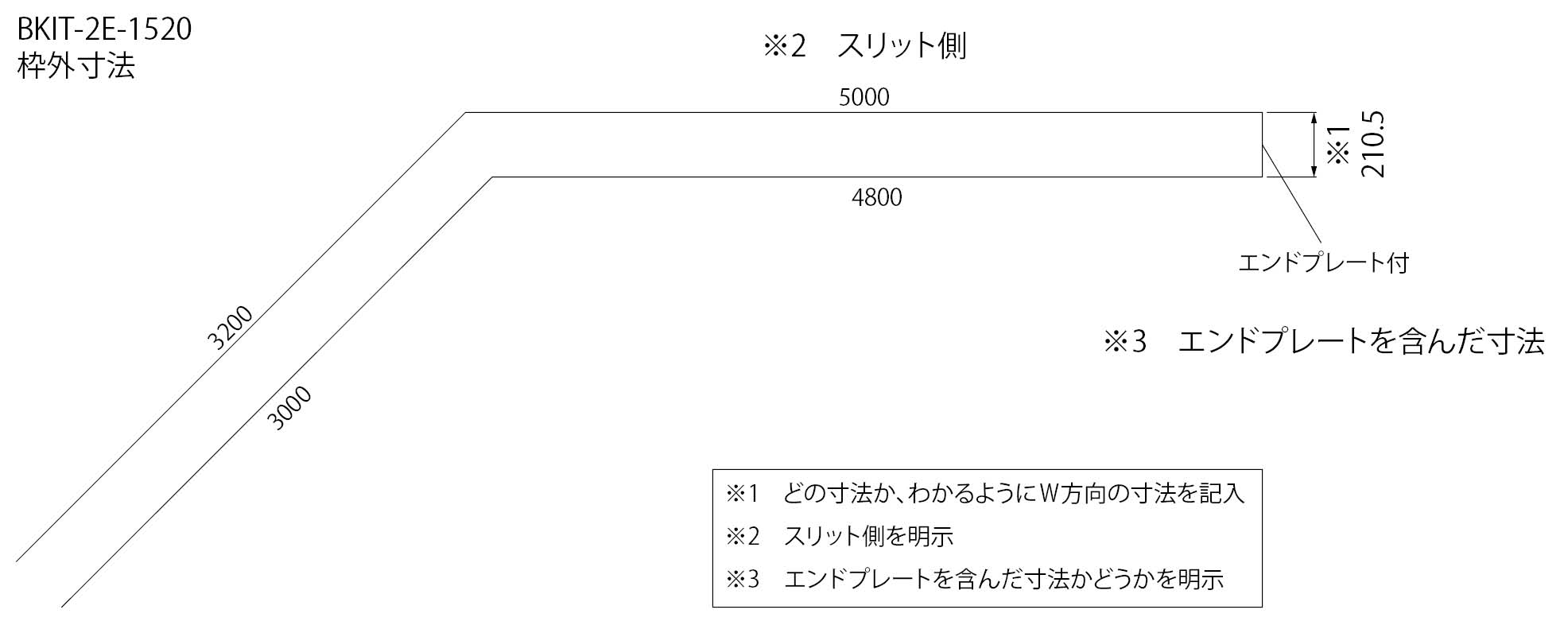

図に枠外寸法を記入、または、どの寸法を枠外としたか。
スリット側が、どちら側か。
をご指示ください。

また、エンドプレート付の場合
寸法がエンドプレートを含んだ寸法か否か。
をご指示ください。
