ボーダースリット・センタースリットのL寸法300以下の対応について
- 製品分類：Ｕ字溝用スリットみぞ蓋
- 分類番号：P190523
- 更新日：―
ボーダースリット、センタースリットのうち、S=100、S=60は、L寸法=300以上（ななめの場合短い辺で300以上）において、角パイプとロック金具が弊社標準の仕様となります。
下記に対応の例を示します。（例：ボーダースリット）

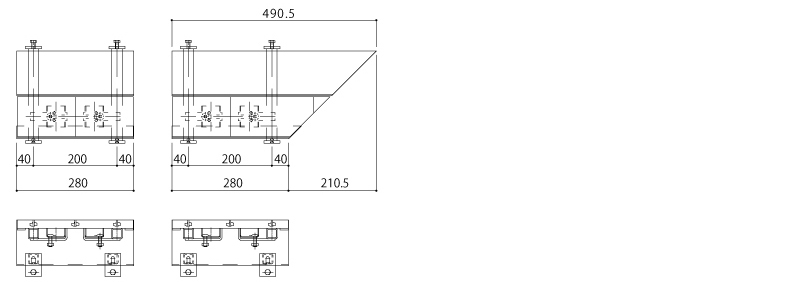

角パイプ（上下とも）を移動させる場合

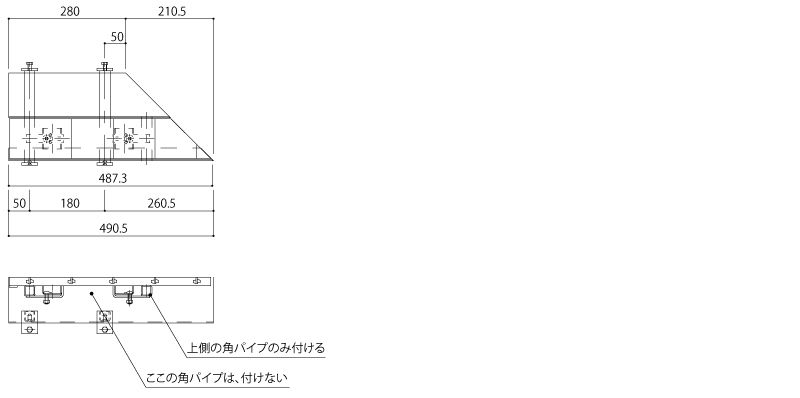

ななめなどで、上側の角パイプのみ追加（移動）ができる場合
隣り合う製品がある場合、隣り合う蓋の寸法を変更して対応する場合
既設の定尺の横に、端尺200が必要
蓋は、定尺の蓋をL=798に変更し、L=798とL=398で対応する
受材の現場で追加が必要
※ただし、どの寸法でも対応できるわけではありません。
その場合は、受枠と蓋を溶接固定して出荷などの対応となります。
