L-G枠のアンカー下付け仕様について
製品分類 鋳鉄製みぞ蓋 分類番号 P130423

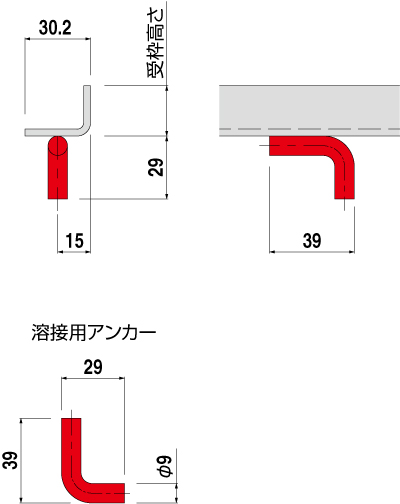

L-G枠のアンカー下付け仕様は、受枠の裏側に規格品のアンカーを下図の向きで溶接しますので、受枠からアンカー下端までの寸法は29mmとなります。
溶接するアンカーの向きを変えて39mmとすることも可能ですので、その場合には必ず寸法を御指示下さい。

P130423


※注意
L-G枠にはφ9の溶接用アンカー、
スチールグレーチング用L枠には建築用アンカーφ13
が下付け用のアンカーとなります。
