製品分類 ステンレス製グレーチング 分類番号 P040416
テーマ ステンレス製グレーチングU字溝用のクッションについて

ステンレス製グレーチングU字溝のクッション仕様は、以下のようになっております。

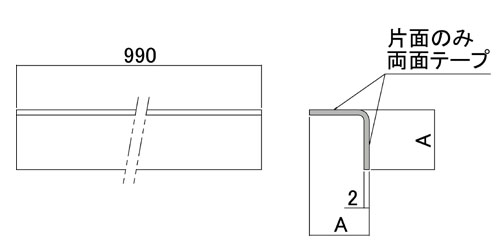

断面図

ステンレス製グレーチング
の製品符号
使用する山形鋼 パッキンの製品符号 A寸法 材質
SHU、SMQU、SMU
H=15、20、25
L-30×30×3 UB-3 23 EPDM
(黒)
SHU、SMQU、SMU
H=32
L-40×40×3 UB-5 37
カラーグレーチングU字溝用のクッションについてはP020202参照
