ステンレス製グレーチングの連結穴について
- 製品分類：ステンレス製グレーチング
- 分類番号：P040902
- 更新日：2019.08.02
連結穴加工されている製品を、以下に示します。
| 製品符号 | メインバー高さ | メインバーピッチ |
|---|---|---|
| SXG-S SMG-S |
32mm・38mm・50mm・60mm | 30mm |
| SMQ SMG |
20mm・25mm・32mm・38mm・50mm | 30mm・22mm |
| SMQHU SMHU |
20mm・25mm・32mm | 30mm・22mm |
※メインバー高さ15mmにはご利用いただけません。
※ピッチ15mm、13mmにはご利用いただけません。
長穴形状
- メインバー高さ20mm
- 連結穴は ９×１３ 楕円穴
- 連結ボルトはM8×30
- メインバー高さ25mm以上
- 連結穴は １２×１７ 楕円穴
- 連結ボルトはM10×30

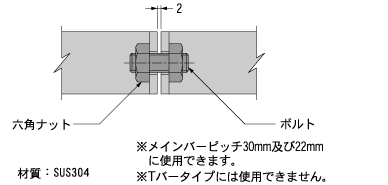

グレーチング連結ボルト
