ステンレス製グレーチング
ステンレス製グレーチングボルト固定部の納まりについて
製品分類:ステンレス製グレーチング
分類番号:P130627
更新日:―
ステンレス製グレーチングのボルト固定式SMGL,SMQLは、メインバーピッチ
P=30,P=22,P=15,P=13
の4つが設定されています。
定尺用の受枠は4つのピッチに共通に使用できるようにボルトピッチを875としています。

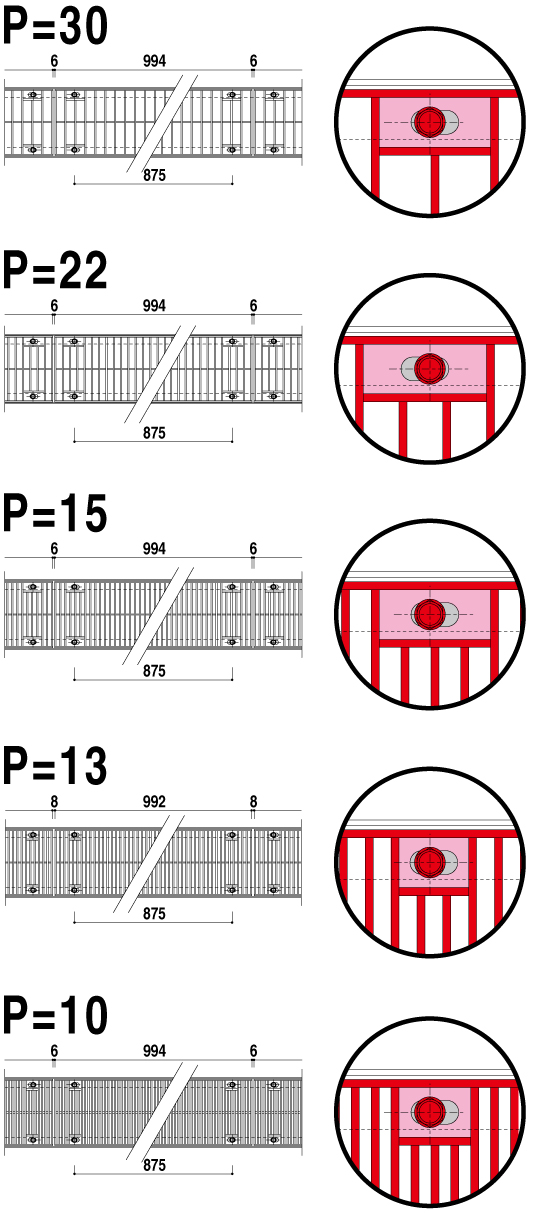

そのため、ボルト固定部の納まりは下図のようになります。
また、
グレーチングのメインバーピッチP=10も製作可能です
。受枠は規格品がそのまま使用できます。
