ステンレス製グレーチングボルト固定式 SMGL、SMQLのつきあて部のクリアランスについて
製品分類 ステンレス製グレーチング 分類番号 P140731
ステンレス製グレーチングのボルト固定式 SMGL、SMQLの
つきあて部のクリアランスは、蓋と蓋のクリアランスの1/2 となります。
例メインバーピッチ 30mmの場合
定尺 994mm クリアランス6mmです。
つきあて部のクリアランスは 6÷2=3となります。
つきあて部の蓋が、定尺、端尺でも共通です。

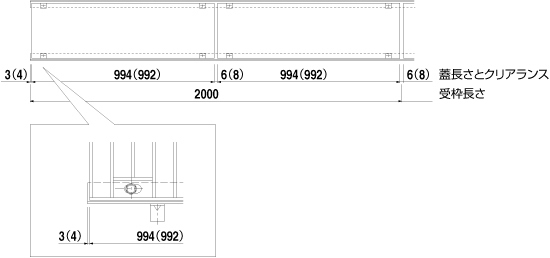

つきあて部の蓋が定尺長さの場合

p140731-1

つきあて部の蓋が端尺の場合

p140731-2
( )内の寸法はピッチ13mmの場合です
メインバー13mmピッチの場合
定尺992mm クリアランス8mmです。
つきあて部のクリアランスは 8÷2=4となります。
