スチール製グレーチングの連結穴について
- 製品分類：スチール製グレーチング
- 分類番号：P991125
- 更新日：―
スチール製グレーチングの連結には連結金具（AR、ER）を使用して連結しますが、グレーチングの両端に穴を２ヶ所あけて連結する方法もあります。
＜h=25以上＞

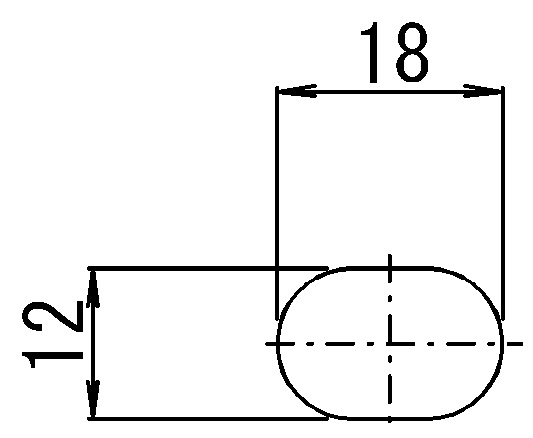

連結穴は12×18の楕円穴です。連結ボルトはM10×35です。
連結穴は12×18の楕円穴です。連結ボルトはM10×35です。
＜h=19＞

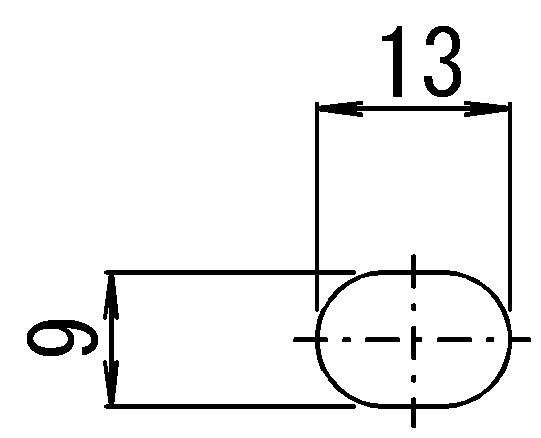

連結穴は9×13の楕円穴です。連結ボルトはM6×30です。
連結穴は9×13の楕円穴です。連結ボルトはM6×30です。
