スチール製受枠のアンカーおよび釘穴の位置について

製品分類：スチール製グレーチング
分類番号：P010525
更新日：―

スチール製グレーチング用受枠Lに取り付けられているアンカーの受枠下端からの突出寸法（A）および釘穴の位置（B）は、以下のようになっております。

アンカー・釘穴寸法

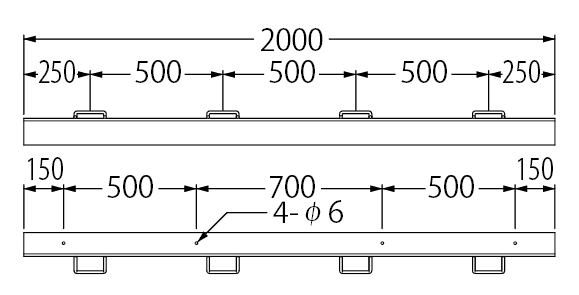

アンカー取付位置および釘穴位置（L-直線）

呼称	寸法
呼称	A	B
L-19	65	13.5
L-25	65	19.5
L-32	60	28
L-38	55	24
L-44		30
L-50		36
L-55		41
L-60		46
L-65	50	51
L-75	50	61

釘穴位置（LおよびZのボルト固定式タイプ直線）

呼称	寸法	呼称	寸法
呼称	B	呼称	B
L、Z-19A	19.5	L、Z-19B	19.5
L、Z-25A	19.5	L、Z-25B	19.5
L、Z-32A	21	L、Z-32B	36
L、Z-38A	36	L、Z-38B
L、Z-44A		L、Z-44B
L、Z-50A		L、Z-50B
L、Z-55A		L、Z-55B	56
L、Z-60A	56	L、Z-60B
L、Z-65A		L、Z-65B
L、Z-75A		L、Z-75B

A寸法はL-＊＊と同じです。
