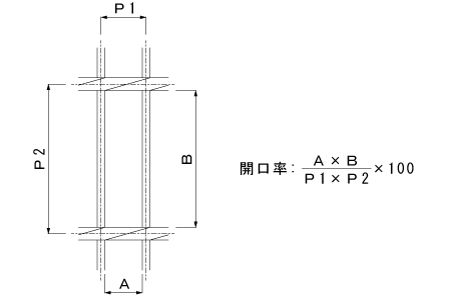

製品 | メインバーピッチ | メインバー | 開口率 |
---|---|---|---|
スチール製グレーチング | P=12.5 | FB3×19〜38 DFB3×19 |
72.2% |
FB4.5×38〜44 | 60.2% | ||
P=15 | DI-25〜44 | 62.7% | |
I-50〜55 DI-50〜55 |
50.1% | ||
P=30 | FB3×19(クロスバーピッチ50) DFB3×19(クロスバーピッチ50) |
77.3% | |
FB3×19〜38 DFB3×19〜25 |
83.6% | ||
FB4.5×19〜25 | 79.0% | ||
I-25〜44 DI-25〜44 |
76.3% | ||
P=35.3 | I-50〜90 DI-50〜90 |
68.0% | |
ステンレス製グレーチング | P=10 | FB4×15〜60 | 56.4% |
P=13 | FB3×15〜20 | 74.6% | |
FB4×15〜60 | 67.2% | ||
P=15 | FB3×15〜20 | 77.6% | |
FB4×15〜60 | 71.1% | ||
P=22 | FB3×15〜20 | 83.8% | |
FB4×15〜60 | 79.4% | ||
P=30 | FB3×15〜20 | 87.3% | |
FB4×15〜60 | 84.1% |
