細目グレーチングをサドルクリップB型で固定する納まり例について
製品分類:床板用グレーチング
分類番号:P150331
更新日:―
細目グレーチング(QSB、QXB)は切欠き加工をすることによりサドルクリップB型で固定できます。
メインバーピッチ12.5mmの場合はサドルクリップ@35.3用、メインバーピッチ15mmの場合はサドルクリップ@30用を使用します。
※メインバー厚み5mmのものに限ります。メインバー厚み7mmは使用できません。
W方向には80mm程度の開口が必要となります。

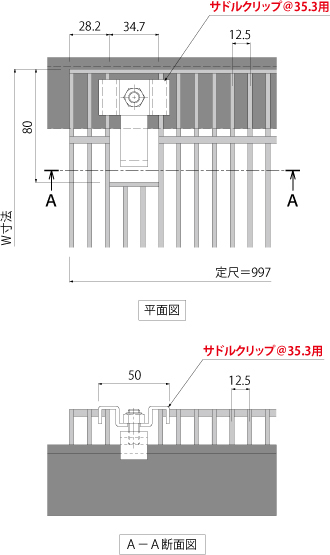

メインバーピッチ12.5mmの場合

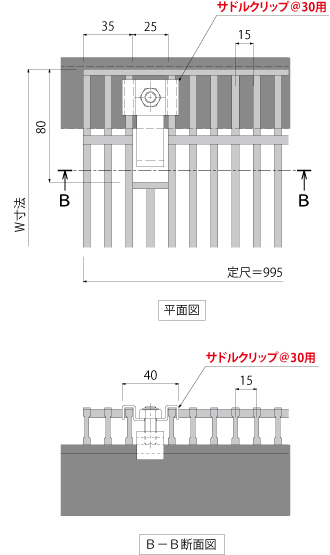

メインバーピッチ15mmの場合
